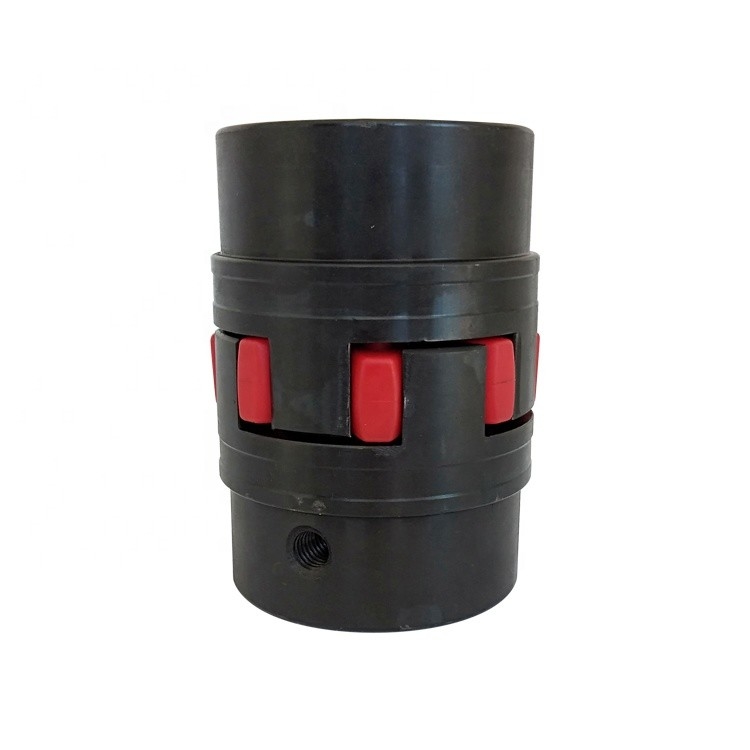

Acoplamento flexível da maxila
>
|
|
| Lugar de origem | porcelana do、 de cangzhou |
| Marca | jude |
| Certificação | CE、ISO |
| Número do modelo | XL2 ROTEX24 |
CARACTERÍSTICAS E VANTAGENS
Os acoplamentos curvados da maxila podem ser utilizados em muitas aplicações e em saque como
acoplamento multifacetado. O projeto básico da maxila curvada permite um torque mais alto
capacidade em um design compacto. O dente curvado tem uma área de contato maior que
dá-lhe a capacidade alta do torque, e redu-lo a pressão da borda. Acomodará
desalinhamento axial, radial e angular do eixo.
Os cubos são produzidos de uma variedade de incluir dos materiais: ferro de alumínio, cinzento,
De aço e de aço inoxidável. Os elementos da aranha estão disponíveis no vário durómetro
opções no uretano & no Hytrel. As aranhas podem executar sob o dever normal
condições do ciclo aos ciclos resistentes que incluem a carga de choque e podem minimizar
vibrações de torção no sistema.
Características do produto
1. Projeto de três partes
2. Nenhuma lubrificação exigiu
3. durómetro variável
4. elementos do uretano
5. Nenhum metal ao contato do metal
6. capacidades altas do torque
7. materiais variáveis do cubo
| Tamanho | Tipo | Torque Tn (N.m) | Max Speed [n] (r/min) | Di DZ do diâmetro do furo do eixo | Comprimento L do furo | D | D: | DZ | E | S | Momento de inércia (Kg-m2) | Peso (quilogramas) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0,0008 | 0,328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0,0003 | 0,66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2,5 | 0,0007 | 1,16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0,002 | 2,27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0,005 | 3,57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3,5 | 0,008 | 4,80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0,016 | 7,37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4,5 | 0,031 | 10,89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0,068 | 17,73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5,5 | 0,159 | 29,60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0,277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6,5 | 0,51 | 58,6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88,4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7,5 | 17 | 120,6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3,35 | 179,1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10,5 | 6,37 | 261,0 |
Aplicação
Usado principalmente na mineração, metalúrgico, no cimento, nos produtos químicos, na construção, nos materiais de construção, na energia elétrica, nas telecomunicações, nas matérias têxteis, e nos departamentos do transporte.
Como:
Transporte: Transporte da correia conveyor.AFC. Transporte de corrente. Transporte de parafuso.
Bomba: Bomba de água, bomba de óleo, bomba de lama, etc.
Fã: Fã do esboço, Fanner, fã da caldeira, etc.
Máquina escavadora: Máquina escavadora da cubeta. Máquinas escavadoras de roda de cubeta. Reclaimer do empilhador da roda da cubeta.
Guindaste: Guindaste de torre. Guindaste de pórtico. Guindaste de ponte.
Outro: Vários elevadores. Guilhotina de carvão. Máquina da bola mill.Crusher.Recreation.
Equipamento do misturador. Centrifuger. Washer.Leather-making machine.machine para
máquina de desenho do fio do misturador do parque da recreação. Extrusora, triturador dos resíduos da caldeira.
Alimentador plástico. Máquina de cheiro de borracha, etc.
O equipamento de transmissão de Jude do condado de Nanpi que fabrica o co., LTD. é as empresas que se especializaram no acoplamento da pesquisa e da produção. Igualmente nós podemos desenvolver produtos novos e volume-produção. Com experiência rica, equipe profissional do R&D e vário equipamento no acoplamento, tem circunstâncias superiores ao satisfeito suas exigências diferentes.
Os produtos principais da empresa são: todos os tipos dos acoplamentos para a indústria da maquinaria por todo o lado na palavra, tal como o acoplamento elástico radial, o acoplamento montado pneus, o acoplamento universal, o acoplamento da engrenagem do cilindro, o acoplamento elástico do formulário da flor da ameixa, o acoplamento do acoplamento rígido oldham, o acoplamento de corrente do rolo, o acoplamento do diafragma, acoplamentos elásticos de acoplamento do pino da luva da coluna, o pino de passador elástico, o acoplamento elástico do pino de passador, o acoplamento de eixo da bomba, etc….
Os conceitos de nossa empresa estão vivos na qualidade e tornam-se na honra. O acoplamento tem a vantagem de alta qualidade, preço baixo, modelos completos do produto. Nossa empresa será sua melhor escolha, e nós olhamos para a frente para cooperar com você.
Q1: São você empresa comercial ou o fabricante?
: Nós somos fábrica.
Q2: Você fornece amostras? são livre ou extra?
: : Sim, nós poderíamos oferecer a amostra mas não para livre. Realmente nós temos um princípio muito bom do preço, quando você faz o pedido em grandes quantidades custa então da amostra será do retorno a você.
Q3: Quanto tempo é seu prazo de entrega?
: Geralmente é 10-15 dias se os bens estão no estoque. ou é 7-25 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q4: Quanto tempo é sua garantia?
: Nossa garantia é 12 meses.
Q5: Você tem procedimentos da inspeção para acoplar-se?
: auto-inspeção 100% antes de embalar
Q6. Que é seu pagamento?
: 1) 100% T/T. 2) 30% adiantado, outro antes da expedição. 3) L/C Q7: Posso eu ter uma visita a sua fábrica antes da ordem? : Certo, bem-vindo para visitar nossa fábrica.
