Da aranha flexível do acoplamento da maxila do XL GE Rotex dureza alta do torque 98A
  • Da aranha flexível do acoplamento da maxila do XL GE Rotex dureza alta do torque 98A
  • Da aranha flexível do acoplamento da maxila do XL GE Rotex dureza alta do torque 98A
  • Da aranha flexível do acoplamento da maxila do XL GE Rotex dureza alta do torque 98A
Da aranha flexível do acoplamento da maxila do XL GE Rotex dureza alta do torque 98A

Da aranha flexível do acoplamento da maxila do XL GE Rotex dureza alta do torque 98A

Lugar de origem porcelana do、 de cangzhou
Marca jude
Certificação CE、ISO
Número do modelo GE Rotex
Detalhes do produto
Padrão ou não padronizado:
Padrão
Tratamento de superfície:
Pulverização eletrostática
O deslocamento radial:
0.2~0.6mm
Flexível ou rígido:
Flexível
Material:
Aço 45#
Nome do produto:
Rodas dentadas para a corrente simples, frente e verso e triplex
Material do corpo:
Aço
Aplicação:
maquinaria, matéria têxtil, mineração, alimento, vinho, veículos elétricos e outras indústrias
Cor da aranha:
Roxo
dureza:
98A
Realçar:

acoplamento flexível da maxila do rotex

,

Torque alto do acoplamento flexível da maxila

,

aranha do acoplamento da maxila 98A

Descrição do produto

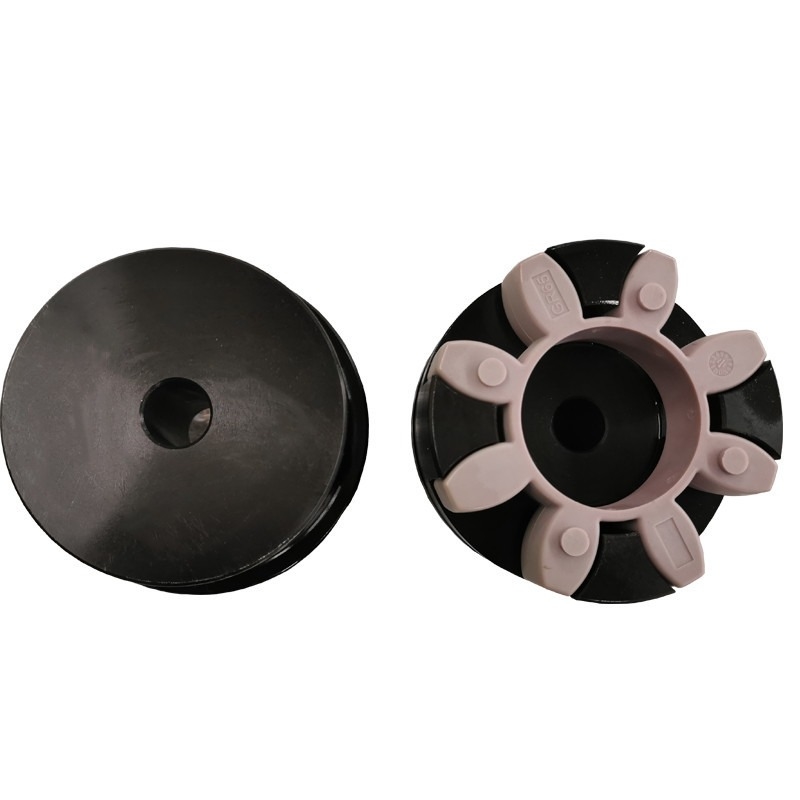

Acoplamento flexível da maxila do XL GE Rotex, o mesmo tipo de Rotex que acopla 98 um acoplamento roxo da aranha da aranha



CARACTERÍSTICAS E VANTAGENS

Os acoplamentos curvados da maxila podem ser usados em muitas aplicações e em saque como

acoplamento multifacetado. O projeto básico da maxila curvada permite um torque mais alto

capacidade em um design compacto. O dente curvado tem uma área de contato maior que

dá-lhe a capacidade alta do torque, e redu-lo a pressão da borda. Acomodará

desalinhamento axial, radial e angular do eixo.

Os cubos são produzidos de uma variedade de incluir dos materiais: ferro de alumínio, cinzento,

De aço e de aço inoxidável. Os elementos da aranha estão disponíveis no vário durómetro

opções no uretano & no Hytrel. As aranhas podem executar sob o dever normal

condições do ciclo aos ciclos resistentes que incluem a carga de choque e podem minimizar vibrações de torção no sistema.





Características do produto



1. Projeto de três partes

2. Nenhuma lubrificação exigiu

3. Durómetro variável

4. Elementos do uretano

5. Nenhum metal ao contato do metal

6. Capacidades altas do torque

7. Materiais variáveis do cubo





Da aranha flexível do acoplamento da maxila do XL GE Rotex dureza alta do torque 98A 0



Tamanho Tipo Torque Tn (N.m) Max Speed [n] (r/min) Di DZ do diâmetro do furo do eixo Comprimento L do furo D D: DZ E S Momento de inércia (Kg-m2) Peso (quilogramas)
GS19 XL1 34 19000 6-19-24 25 40 32 40 16 2 0,0008 0,328
GS24 XL2 120 14000 8-24-28 30 55 40 55 18 2 0,0003 0,66
GS28 XL3 320 11800 10-28-38 35 65 48 65 20 2,5 0,0007 1,16
GS38 XL4 650 9500 12-38-45 45 80 66 78 24 3 0,002 2,27
GS42 XL5 900 8000 14-42-55 50 98 75 94 26 3 0,005 3,57
GS48 XL6 1050 7100 1548-60 56 105 85 104 28 3,5 0,008 4,80
GS55 XL7 1250 6300 20-55-70 65 120 98 118 30 4 0,016 7,37
GS65 XL8 1280 5600 22~65-75 75 135 115 134 35 4,5 0,031 10,89
GS75 XL9 2930 4750 30-75-90 85 160 135 158 40 5 0,068 17,73
GS90 XL10 7200 3750 40-90-100 100 200 160 180 45 5,5 0,159 29,60
GS100 XL11 9900 3350 50-100-110 110 225 180 200 50 6 0,277 41
GS110 XL12 12000 3000 60-110-125 120 255 200 230 55 6,5 0,51 58,6
  XL13 15000 2650 60-125-145 140 290 230 265 60 7 1 88,4
  XL14 22000 2360 60-140-165 155 320 255 300 65 7,5 17 120,6
  XL15 30000 2000 80-160-190 175 370 290 345 75 9 3,35 179,1
  XL16 35000 1800 85-180-220 195 420 325 400 85 10,5 6,37 261,0





Da aranha flexível do acoplamento da maxila do XL GE Rotex dureza alta do torque 98A 1



Envio e empacotamento

Da aranha flexível do acoplamento da maxila do XL GE Rotex dureza alta do torque 98A 2









Etiquetas:

Acoplamento flexível do motor da aranha,

Acoplamento de borracha da estrela de aço,

Acoplamento curvado de borracha da maxila
