Acoplamento flexível da maxila
>
|
|
| Lugar de origem | porcelana do、 de cangzhou |
| Marca | jude |
| Certificação | CE、ISO |
| Número do modelo | AFN |

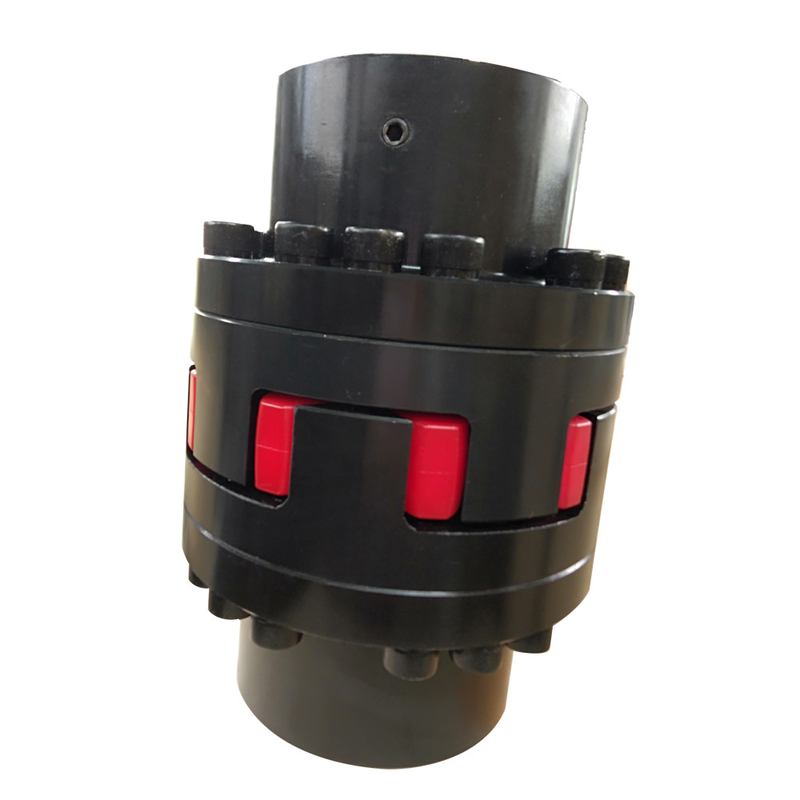

ROTEX AFN é um acoplamento torsionally flexível do elastómetro como um tipo da dobro-flange e particularmente apropriado para aplicações na engenharia pesada. O projeto AFN do acoplamento do elastómetro de ROTEX é caracterizado pelo tipo dobro da flange permitindo o conjunto e a desmontagem radiais do acoplamento de eixo ou pelo elastómetro sem deslocar a condução ou o lado conduzido.
O cubo da flange do acoplamento torsionally flexível da maxila como um tipo ROTEX AFN da flange é feito do aço e a flange de condução é feita do aço. Caracteriza Torsionally flexível, acoplamento do elastómetro/maxila à prova de falhas que acopla o tipo dobro da flange para a substituição de planejamento pesada da aranha que o quando possível montou sem desmontagem da condução ou da aranha conduzida da máquina radialmente desmontável, fácil ao serviço
| Tipo dobro AFN do projeto da flange | |||||||||||||
| Tamanho | Furo máximo d1 do revestimento | Dimensões [milímetros] | Parafusos de tampão | ||||||||||
| AO | DF | AO | L2 | L3 | E | E1 | s | b | L | M×l | z | ||
| 24 | 27 | 55 | 36 | 27 | 30 | 30,50 | 18 | 33 | 2 | 14 | 94 | M5×16 | 8 |
| 28 | 30 | 65 | 42 | 30 | 35 | 35,5 | 20 | 39 | 2,5 | 15 | 110 | M6×20 | 8 |
| 38 | 38 | 80 | 52 | 38 | 45 | 45,5 | 24 | 43 | 3 | 18 | 134 | M8×22 | 8 |
| 42 | 45 | 95 | 62 | 46 | 50 | 51 | 26 | 48 | 3 | 20 | 150 | M8×25 | 12 |
| 48 | 50 | 105 | 70 | 51 | 56 | 57 | 28 | 50 | 3,5 | 21 | 164 | M8×25 | 12 |
| 55 | 60 | 120 | 80 | 60 | 65 | 66 | 30 | 60 | 4 | 22 | 192 | M10×30 | 8 |
| 65 | 70 | 135 | 94 | 68 | 75 | 76 | 35 | 65 | 4,5 | 26 | 217 | M10×30 | 12 |
| 75 | 80 | 160 | 108 | 80 | 85 | 86,5 | 40 | 75 | 5 | 30 | 248 | M12×40 | 15 |
| 90 | 105 | 200 | 142 | 100 | 100 | 101,5 | 45 | 82 | 5,5 | 34 | 285 | M16×40 | 15 |
| 100 | 115 | 225 | 158 | 113 | 110 | 111,5 | 50 | 97 | 3 | 38 | 320 | M16×50 | 15 |
| 110 | 130 | 255 | 178 | 127 | 120 | 122 | 55 | 103 | 3,5 | 42 | 347 | M20×50 | 15 |
| 125 | 150 | 290 | 206 | 147 | 140 | 142 | 60 | 116 | 7 | 46 | 400 | M20×60 | 15 |
| 140 | 170 | 320 | 235 | 165 | 155 | 157,5 | 65 | 128 | 7,5 | 50 | 443 | M20×60 | 15 |
| 160 | 200 | 370 | 270 | 190 | 175 | 177,5 | 75 | 146 | 9 | 57 | 501 | M24×70 | 15 |
| 180 | 230 | 420 | 315 | 220 | 195 | 198 | 85 | 159 | 10,5 | 64 | 555 | M24×80 | 18 |
O equipamento de transmissão de Jude do condado de Nanpi que fabrica o co., LTD. é as empresas que se especializaram no acoplamento da pesquisa e da produção. Igualmente nós podemos desenvolver produtos novos e volume-produção. Com experiência rica, equipe profissional do R&D e vário equipamento no acoplamento, tem circunstâncias superiores ao satisfeito suas exigências diferentes.
Os produtos principais da empresa são: todos os tipos dos acoplamentos para a indústria da maquinaria por todo o lado na palavra, tal como o acoplamento elástico radial, o acoplamento montado pneus, o acoplamento universal, o acoplamento da engrenagem do cilindro, o acoplamento elástico do formulário da flor da ameixa, o acoplamento do acoplamento rígido oldham, o acoplamento de corrente do rolo, o acoplamento do diafragma, acoplamentos elásticos de acoplamento do pino da luva da coluna, o pino de passador elástico, o acoplamento elástico do pino de passador, o acoplamento de eixo da bomba, etc….
Os conceitos de nossa empresa estão vivos na qualidade e tornam-se na honra. O acoplamento tem a vantagem de alta qualidade, preço baixo, modelos completos do produto. Nossa empresa será sua melhor escolha, e nós olhamos para a frente para cooperar com você.
Q1: São você empresa comercial ou o fabricante?
: Nós somos fábrica.
Q2: Você fornece amostras? são livre ou extra?
: : Sim, nós poderíamos oferecer a amostra mas não para livre. Realmente nós temos um princípio muito bom do preço, quando você faz o pedido em grandes quantidades custa então da amostra será do retorno a você.
Q3: Quanto tempo é seu prazo de entrega?
: Geralmente é 10-15 dias se os bens estão no estoque. ou é 7-25 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q4: Quanto tempo é sua garantia?
: Nossa garantia é 12 meses.
Q5: Você tem procedimentos da inspeção para acoplar-se?
: auto-inspeção 100% antes de embalar
Q6. Que é seu pagamento?
: 1) 100% T/T. 2) 30% adiantado, outro antes da expedição. 3) L/C Q7: Posso eu ter uma visita a sua fábrica antes da ordem? : Certo, bem-vindo para visitar nossa fábrica.
