Velocidade flexível 14000rpm do torque 120Nm da taxa normal do acoplamento da maxila de XL2 Rotex 24
  • Velocidade flexível 14000rpm do torque 120Nm da taxa normal do acoplamento da maxila de XL2 Rotex 24
  • Velocidade flexível 14000rpm do torque 120Nm da taxa normal do acoplamento da maxila de XL2 Rotex 24
  • Velocidade flexível 14000rpm do torque 120Nm da taxa normal do acoplamento da maxila de XL2 Rotex 24
  • Velocidade flexível 14000rpm do torque 120Nm da taxa normal do acoplamento da maxila de XL2 Rotex 24
  • Velocidade flexível 14000rpm do torque 120Nm da taxa normal do acoplamento da maxila de XL2 Rotex 24
Velocidade flexível 14000rpm do torque 120Nm da taxa normal do acoplamento da maxila de XL2 Rotex 24

Velocidade flexível 14000rpm do torque 120Nm da taxa normal do acoplamento da maxila de XL2 Rotex 24

Lugar de origem porcelana do、 de cangzhou
Marca jude
Certificação CE、ISO
Número do modelo Rotex24 XL2
Detalhes do produto
Indústrias aplicáveis:
Hotéis, Material de construção Compra, Manufacturing Usina, Maquinaria Oficinas de reparações, Alime
Estrutura:
Maxila/aranha
Flexível ou rígido:
Flexível
Padrão ou não padronizado:
Padrão
Material dos cubos:
S45C
Material da aranha:
Uretano
Nome do produto:
acoplamento flexível da maxila do rotex
Tratamento de superfície:
Enegrecimento
Aplicação:
Equipamento industrial
Torque da taxa:
120Nm
Velocidade:
14000RPM
MOQ:
1 grupo
costume:
Sim
Porto:
ACOPLAMENTO DE ROTEX ENVIADO AO PORTO DE TIANJIN
OD:
55mm
Comprimento:
78mm
Realçar:

Acoplamento flexível da maxila XL2

,

Padrão flexível do acoplamento da maxila

,

Acoplamento de Rotex 24

Descrição do produto

Acoplamento flexível Rotex 24 da maxila de Rotex da maxila flexível do fornecedor de China que acopla XL2


Descrição do produto

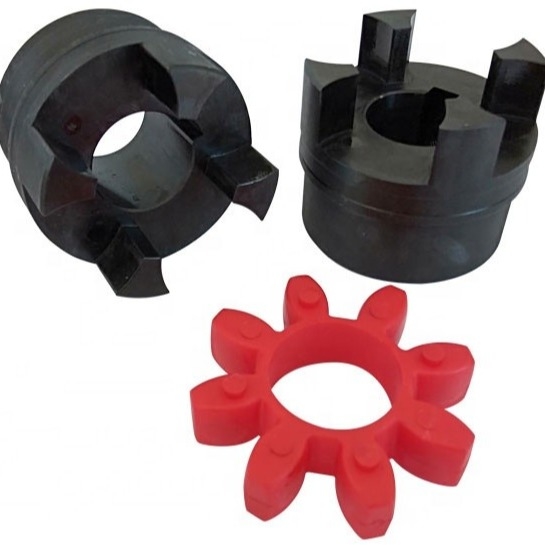

Os acoplamentos curvados da maxila podem ser utilizados em muitas aplicações e em saque como um acoplamento multifacetado. O projeto básico da maxila curvada permite uma capacidade mais alta do torque em um design compacto. O dente curvado tem uma área de contato maior que lhe dê a capacidade alta do torque, e reduz a pressão da borda. Acomodará o desalinhamento axial, radial e angular do eixo.

Material de acoplamento:
C45/40Cr/42CrMo
Cor:
Alguma cor disponível
Inserção da aranha:
GR14-GR140
Material da aranha:
Plutônio
Tamanho:
XL1-XL16/ROTEX 19-ROTEX 110
Embalagem:
Caso, caso de madeira, ou como a necessidade do cliente.

1. Projeto de três partes
     2. Nenhuma lubrificação exigiu
3. Durómetro variável
4. Elementos do uretano

5. Nenhum metal aos materiais do cubo das capacidades 7.Variable do torque do contato 6.High do metal
Expressão
Os cubos são produzidos do aço. Os elementos da aranha estão disponíveis em várias opções do durómetro no uretano & no Hytrel. As aranhas podem executar sob condições normais do ciclo de dever aos ciclos resistentes que incluem a carga de choque e podem minimizar vibrações de torção no sistema.

Velocidade flexível 14000rpm do torque 120Nm da taxa normal do acoplamento da maxila de XL2 Rotex 24 0

Informação do tamanho
Carta do tamanho deste projeto
Mini Size
   XL1
ROTEX19
O tamanho o maior
XL16
ROTEX110
D
40
40
D
420
255
Comprimento
96
96
Comprimento
475
295
Velocidade flexível 14000rpm do torque 120Nm da taxa normal do acoplamento da maxila de XL2 Rotex 24 1
Tamanho Tipo Torque Tn (N.m) Max Speed [n] (r/min) Di DZ do diâmetro do furo do eixo Comprimento L do furo D D: DZ E S Momento de inércia (Kg-m2) Peso (quilogramas)
GS19 XL1 34 19000 6-19-24 25 40 32 40 16 2 0,0008 0,328
GS24 XL2 120 14000 8-24-28 30 55 40 55 18 2 0,0003 0,66
GS28 XL3 320 11800 10-28-38 35 65 48 65 20 2,5 0,0007 1,16
GS38 XL4 650 9500 12-38-45 45 80 66 78 24 3 0,002 2,27
GS42 XL5 900 8000 14-42-55 50 98 75 94 26 3 0,005 3,57
GS48 XL6 1050 7100 1548-60 56 105 85 104 28 3,5 0,008 4,80
GS55 XL7 1250 6300 20-55-70 65 120 98 118 30 4 0,016 7,37
GS65 XL8 1280 5600 22~65-75 75 135 115 134 35 4,5 0,031 10,89
GS75 XL9 2930 4750 30-75-90 85 160 135 158 40 5 0,068 17,73
GS90 XL10 7200 3750 40-90-100 100 200 160 180 45 5,5 0,159 29,60
GS100 XL11 9900 3350 50-100-110 110 225 180 200 50 6 0,277 41
GS110 XL12 12000 3000 60-110-125 120 255 200 230 55 6,5 0,51 58,6
  XL13 15000 2650 60-125-145 140 290 230 265 60 7 1 88,4
  XL14 22000 2360 60-140-165 155 320 255 300 65 7,5 17 120,6
  XL15 30000 2000 80-160-190 175 370 290 345 75 9 3,35 179,1
  XL16 35000 1800 85-180-220 195 420 325 400 85 10,5 6,37 261,0
