Lugar de origem | porcelana do、 de cangzhou |
Marca | jude |
Certificação | CE、ISO |

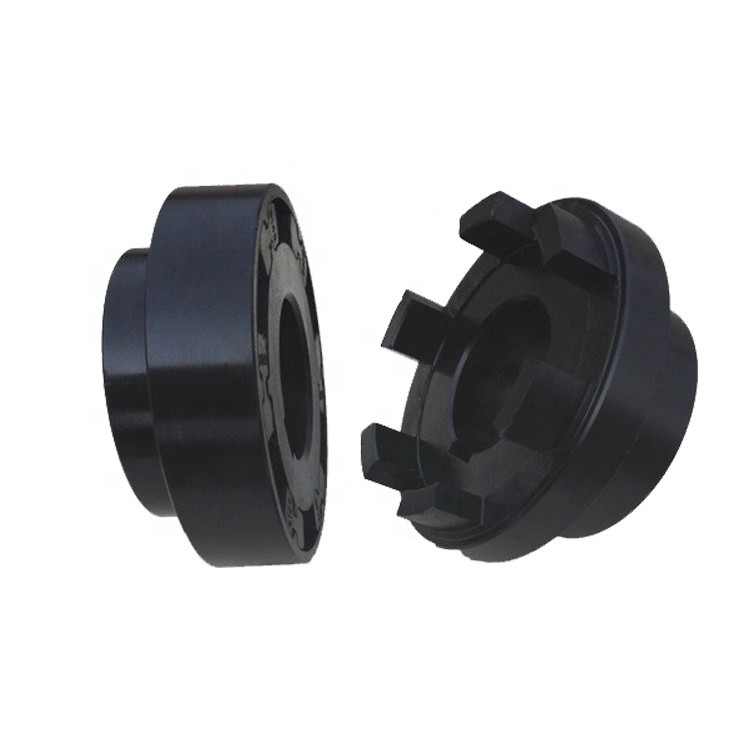

O couplingIt elástico de HTLB-H é um acoplamento elástico H-dado forma do bloco. O acoplamento elástico H-dado forma do bloco usa diversas peças elásticas H-dadas forma, e introduz os blocos convexos meios dos acoplamentos principais e conduzidos da extremidade entre as peças elásticas H-dadas forma para realizar a conexão das duas metades do acoplamento. O H-tipo acoplamento elástico do bloco é simples na estrutura, no estojo compacto em tamanho, em convenientes fabricar, baixos no custo, convenientes no conjunto e na desmontagem, e tem as propriedades de compensar o offset relativo dos dois eixos, do umedecimento e da proteção, e é apropriado para conectar dois eixos de transmissão coaxiais. A temperatura de trabalho tem -30-80 graus Célsio, e o torque nominal transmitido é 18-63000N.m.
1. Os acoplamentos oferecem uma escala da seleção do cubo e do elemento encontrar procuras diferentes.
2. Podem absorver choque e cobrir o desalinhamento incidental e umedecer para fora vibrações pequenas da amplitude.
3. NBR, uretano, elementos de Hytrel.
4. a exigência personalizada está disponível.
modelo | Torque nominal Tn/N·m | Velocidade permissível [n] /r·min-1 | Diâmetro de furo d1 do eixo, d2 | Comprimento do furo do eixo | B | D | D1 | D2 | S | P | Momento de inércia i quilograma·m2 | Massa m/kg | ||
Tipo de Y | Tipo J1 | |||||||||||||
ferro | aço | L | L1 | |||||||||||
HTLB1 | 160 | 5000 | 5000 | 28 | 62 | 44 | 49 | 110 | 80 | 62 | 2 | 33 | 0,007 | 6 |
30-32-35 | 82 | 60 | ||||||||||||
40*, 42*, 45* | 112 | 84 | ||||||||||||
HTLB2 | 250 | 4500 | 32, 35, 38 | 82 | 60 | 56 | 125 | 92 | 75 | 38 | 0,012 | 9,2 | ||
40,42,45,48*, 50* | 112 | 84 | ||||||||||||
HTLB3 | 355 | 4000 | 5000 | 38 | 82 | 60 | 62 | 140 | 100 | 80 | 43 | 0,02 | 11,2 | |
40,42,45,48,50,55*, 56* | 112 | 84 | ||||||||||||
HTLB4 | 560 | 3500 | 4700 | 42, 45, 48, 50, 55, 56 | 69 | 160 | 110 | 95 | 47 | 0,039 | 17,8 | |||
60*, 63*, 65* | 142 | 107 | ||||||||||||
HTLB5 | 900 | 3100 | 4200 | 50, 55, 56 | 112 | 84 | 74 | 180 | 125 | 108 | 50 | 0,072 | 25,4 | |
60,63,65,70*, 71*, 75* | 142 | 107 | ||||||||||||
HTLB6 | 1400 | 2800 | 3800 | 60, 63, 65, 70, 71, 75 | 81 | 200 | 140 | 122 | 53 | 0,117 | 31,3 | |||
80*, 85* | 172 | 132 | ||||||||||||
HTLB7 | 2000 | 2500 | 3300 | 65-70-71 | 142 | 107 | 92 | 225 | 150 | 138 | 61 | 0,183 | 43,4 | |
80, 85, 90* | 172 | 132 | ||||||||||||
HTLB8 | 2800 | 2200 | 3000 | 71, 75 | 142 | 107 | 105 | 250 | 165 | 155 | 3 | 69 | 0,35 | 58,5 |
80-85-90 | 172 | 132 | ||||||||||||
100 * | 212 | 167 | ||||||||||||
HTLB9 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 110 | 280 | 180 | 172 | 73 | 0,55 | 81 | |
100, 110* | 212 | 167 | ||||||||||||
HTLB10 | 5600 | 1800 | 2400 | 90, 95 | 172 | 132 | 120 | 315 | 200 | 200 | 78 | 0,9 | 98,9 | |
100-110-120 | 212 | 167 | ||||||||||||
HTLB11 | 7100 | 1600 | 2100 | 100-110-120 | 128 | 350 | 230 | 230 | 83 | 1,6 | 152 | |||
130, 140 | 252 | 202 | ||||||||||||
HTLB12 | 10000 | 1400 | 1900 | 110, 120, 125 | 212 | 167 | 137 | 400 | 250 | 250 | 88 | 2,7 | 182,8 | |
130, 140, 150 | 252 | 202 | ||||||||||||
HTLB13 | 12500 | 1300 | 1700 | 120, 125 | 212 | 167 | 155 | 440 | 265 | 265 | 5 | 99 | 3,9 | 204 |
130, 140, 150 | 252 | 202 | ||||||||||||
160 | 302 | 242 | ||||||||||||
HTLB14 | 16000 | 1200 | 1500 | 130, 140, 150 | 252 | 202 | 160 | 480 | 300 | 300 | 104 | 5,9 | 277,6 | |
160, 170 | 302 | 242 | ||||||||||||
HTLB15 | 20000 | 1100 | 1400 | 140, 150 | 252 | 202 | 175 | 520 | 315 | 315 | 115 | 8,6 | 348,3 | |
160, 170, 180 | 302 | 242 | ||||||||||||
HTLB16 | 28000 | 1000 | 1300 | 160, 170, 180 | 201 | 560 | 320 | 320 | 6 | 125 | 13,9 | 496,9 | ||
190, 200 | 352 | 282 | ||||||||||||
HTLB17 | 35500 | 900 | 1200 | 170, 180 | 302 | 242 | 215 | 610 | 352 | 352 | 135 | 20,2 | 582 | |
190, 200, 220 | 352 | 282 | ||||||||||||
HTLB18 | 45000 | 860 | 1100 | 180 | 302 | 242 | 234 | 660 | 384 | 384 | 145 | 29,7 | 706,2 | |
190, 200, 220 | 352 | 280 | ||||||||||||
240 | 410 | 330 | ||||||||||||
HTLB19 | 63000 | 800 | 1000 | 200, 220 | 352 | 280 | 246 | 710 | 416 | 416 | 155 | 43,2 | 917,2 |
O equipamento de transmissão de Jude do condado de Nanpi que fabrica o co., LTD. é as empresas que se especializaram no acoplamento da pesquisa e da produção. Igualmente nós podemos desenvolver produtos novos e volume-produção. Com experiência rica, equipe profissional do R&D e vário equipamento no acoplamento, tem circunstâncias superiores ao satisfeito suas exigências diferentes.
Os produtos principais da empresa são: todos os tipos dos acoplamentos para a indústria da maquinaria por todo o lado na palavra, tal como o acoplamento elástico radial, o acoplamento montado pneus, o acoplamento universal, o acoplamento da engrenagem do cilindro, o acoplamento elástico do formulário da flor da ameixa, o acoplamento do acoplamento rígido oldham, o acoplamento de corrente do rolo, o acoplamento do diafragma, acoplamentos elásticos de acoplamento do pino da luva da coluna, o pino de passador elástico, o acoplamento elástico do pino de passador, o acoplamento de eixo da bomba, etc….
Os conceitos de nossa empresa estão vivos na qualidade e tornam-se na honra. O acoplamento tem a vantagem de alta qualidade, preço baixo, modelos completos do produto. Nossa empresa será sua melhor escolha, e nós olhamos para a frente para cooperar com você.
