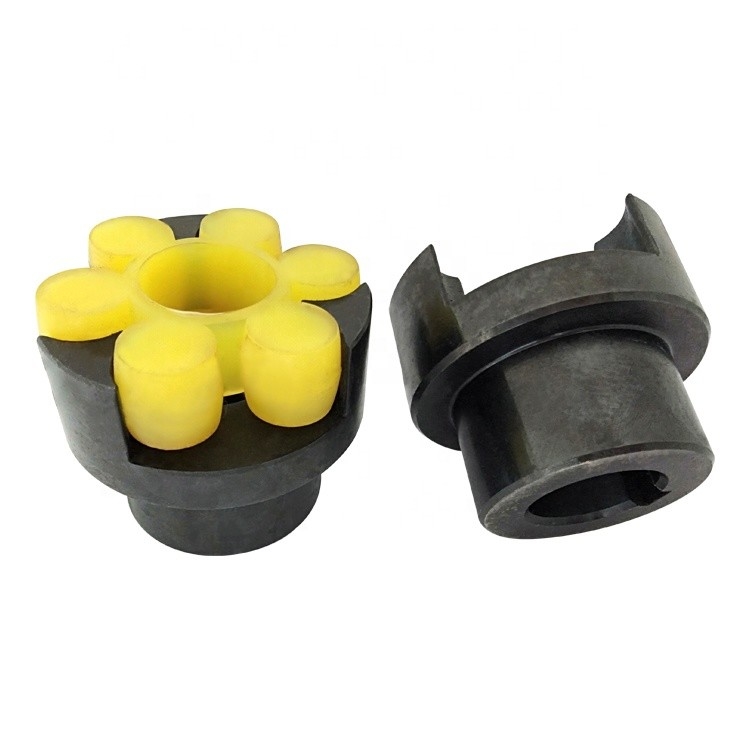

acoplamento elástico de borracha das aranhas do plutônio para a movimentação ML13 do eixo do motor
  • acoplamento elástico de borracha das aranhas do plutônio para a movimentação ML13 do eixo do motor
  • acoplamento elástico de borracha das aranhas do plutônio para a movimentação ML13 do eixo do motor
  • acoplamento elástico de borracha das aranhas do plutônio para a movimentação ML13 do eixo do motor
  • acoplamento elástico de borracha das aranhas do plutônio para a movimentação ML13 do eixo do motor
acoplamento elástico de borracha das aranhas do plutônio para a movimentação ML13 do eixo do motor

acoplamento elástico de borracha das aranhas do plutônio para a movimentação ML13 do eixo do motor

Lugar de origem porcelana do、 de cangzhou
Marca jude
Certificação CE、ISO
Número do modelo ML13
Detalhes do produto
Indústrias aplicáveis:
Usina, oficinas de reparações da maquinaria
Estrutura:
Maxila/aranha
Flexível ou rígido:
Flexível
Padrão ou não padronizado:
Padrão
Material:
Aço
Nome do produto:
Acoplamento de eixo de borracha elástico da aranha dos acoplamentos da aranha
Tratamento de superfície:
Enegrecimento
Material do corpo:
Aço 45#
Tamanho:
Tamanho personalizado
OD:
400mm
Tipo:
Acoplamento flexível do disco
Peso:
160kgs
Característica:
Estabilidade alta
serviço:
OEM personalizado
Aplicação:
Equipamento industrial
Furo mín.-máx.:
100-140mm
Torque:
12500NM
Velocidade:
1900rpm
Descrição do produto

acoplamento elástico de borracha das aranhas do plutônio para a movimentação ML13 do eixo do motor



Descrição do produto

Características do acoplamento com aranha elástica

(1) operação estável e segura, com a boa vibração que umedece, protegendo e desempenho elétrico da isolação.
(2) estrutura simples, tamanho radial pequeno, inércia giratória de pouco peso, pequena, apropriada para aplicações meio-altas da velocidade.
(3) tem a grande capacidade axial, radial e angular da compensação.
(4) elementos de grande resistência do elástico do poliuretano são resistentes lubrificar e vestir, com grande capacidade de carregamento, vida útil longa e segurança e confiança.
(5) sem lubrificação, o acoplamento tem pouco trabalho de manutenção e pode correr continuamente por muito tempo.



acoplamento elástico de borracha das aranhas do plutônio para a movimentação ML13 do eixo do motor 0





Tamanho Torque Tn (N.m) Velocidade [n] (r/min) Diâmetro do furo Comprimento L0 D D1 Aranha Inércia I (Kg.m2) m quilograma
ML1 25 15300 12-24 27-52 80-120 50 40 MT1 0,014 0,66
ML2 100 10900 20-32 38-82 127-187 70 50 MT2 0,075 1,55
ML3 140 9000 22-38 38-82 128-188 85 60 MT3 0,178 2,5
ML4 250 7300 25-42 44-112 151-251 105 65 MT4 0,412 4,3
ML5 400 6100 30-48 60-112 197-257 125 75 MT5 0,73 6,2
ML6 630 5300 35-55 60-112 203-263 145 85 MT6 1,85 8,6
ML7 1120 4500 45-65 84-142 265-325 170 100 MT7 3,88 14
ML8 1800 3800 50-75 84-142 272-332 200 120 MT8 9,22 25,7
ML9 2800 3300 60-95 107-172 334-394 320 150 MT9 18,95 41
ML10 4500 2900 70-110 107-212 344-484 260 180 MT10 39,68 59
ML11 6300 2500 80-120 132-212 411-491 300 200 MT11 73,43 87
ML12 11200 2100 90-130 132-252 417-577 360 215 MT12 178,45 140
ML13 12500 1900 100-140 167-252 497-577 400 225 MT13 208,75 160



acoplamento elástico de borracha das aranhas do plutônio para a movimentação ML13 do eixo do motor 1acoplamento elástico de borracha das aranhas do plutônio para a movimentação ML13 do eixo do motor 2acoplamento elástico de borracha das aranhas do plutônio para a movimentação ML13 do eixo do motor 3
