Do diafragma gêmeo flexível do acoplamento do disco do OD 92mm acoplamento de eixo de aço
  • Do diafragma gêmeo flexível do acoplamento do disco do OD 92mm acoplamento de eixo de aço
  • Do diafragma gêmeo flexível do acoplamento do disco do OD 92mm acoplamento de eixo de aço

Do diafragma gêmeo flexível do acoplamento do disco do OD 92mm acoplamento de eixo de aço

Lugar de origem porcelana do、 de cangzhou
Marca jude
Certificação CE、ISO
Número do modelo JMIIJ
Detalhes do produto
Indústrias aplicáveis:
Hotéis, lojas do vestuário, lojas do material de construção, usina, oficinas de reparações da maquin
Estrutura:
Disco
Flexível ou rígido:
Flexível
Padrão ou não padronizado:
Padrão
Material:
Aço
Nome:
Acoplamento de eixo flexível do diafragma do disco dobro de alta qualidade de JMIIJ
Temperatura aplicável:
-80+300℃
Material do corpo:
Aço 45#
Diac:
304 de aço inoxidável
Toqure:
63Nm
Velocidade:
9300 RPM
Diâmetro do furo:
20-38mm
Realçar:

Acoplamento gêmeo flexível do disco

,

Acoplamento gêmeo do disco do diafragma

,

Acoplamento de eixo de aço do diafragma

Descrição do produto

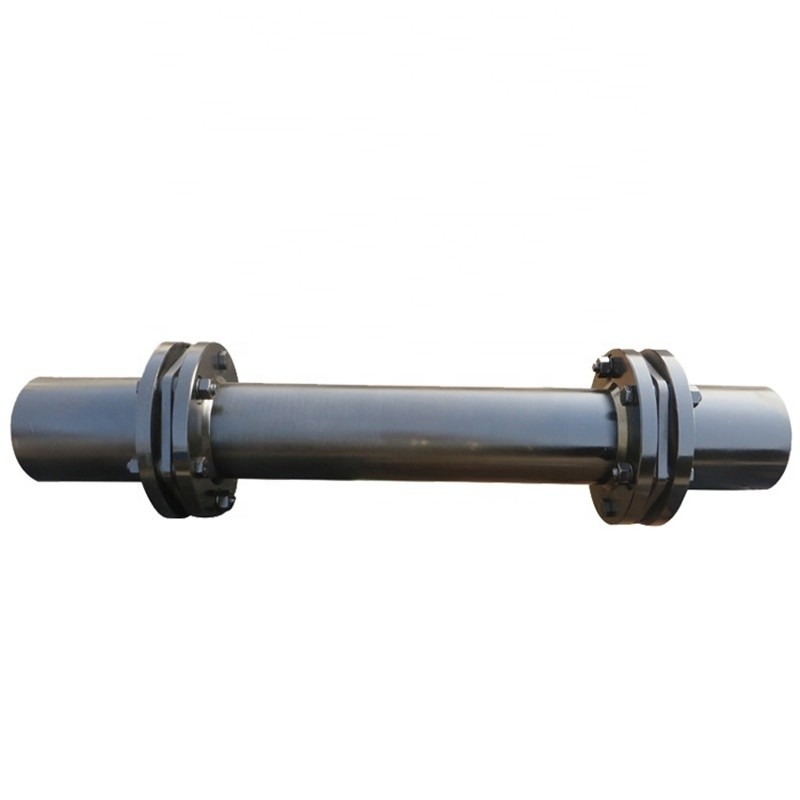

Acoplamento de eixo flexível do diafragma do disco dobro de alta qualidade de JMIIJ 1 OD 92mm

Características do acoplamento do disco:

1. A capacidade axial da compensação é forte, comparado com o acoplamento da engrenagem. O deslocamento angular pode ser dobrado. Flexível, permita o deslocamento axial, radial e angular.

2. Tem o efeito de umedecimento óbvio, nenhum ruído, nenhum desgaste.

3. Adapte à alta temperatura (- 80+300). Pode trabalhar no ambiente áspero. E operação segura no impacto, ambiente da vibração.

4. Eficiência alta da transmissão, até 99.86%.Especially apropriado para a transmissão de energia média e de alta velocidade.

5. Estrutura simples, tamanho de pouco peso, pequeno, fáceis montar e desmontar. Nenhuma lubrificação é exigida.

6. Exatamente transferência a velocidade, correndo sem deslizamento, pode ser usada para a transmissão da maquinaria da precisão.

Descrição do produto



Do diafragma gêmeo flexível do acoplamento do disco do OD 92mm acoplamento de eixo de aço 0



Tamanho Torça Tn KN.m Max Torque KN.m Velocidade (n) r/min Furo d Comprimento D D1 D2 Lmin t Peso quilograma de L1min Peso quilograma
L, L1 L
JMIIJ1 0,063 0,1 9300 20-38 38-82 40 92 53 45 70 8±0.2 2 1,4
JMIIJ2 0,1 0,2 8400 25-45 44-112 45 102 63 45 80 8±0.2 2,9 2,1
JMIIJ3 0,25 0,4 6700 30-55 60-112 55 128 77 76 96 11±0.3 5,7 4,2
JMIIJ4 0,5 0,8 5900 35-65 60-142 65 145 91 76 116 11±0.3 8,5 6,4
JMIIJ5 0,8 1,25 5100 40-75 84-142 75 168 105 102 136 14±0.3 12,5 9,6
JMIIJ6 1,25 2 4750 45-80 84-172 80 180 112 102 140 15±0.4 16,5 12,5
JMIIJ7 2 3,15 4300 50-85 84-172 80 200 120 114 140 15±0.4 21 15,5
JMIIJ8 2,5 4 4200 55-85 84-172 80 205 120 114 140 20±0.4 23 16,5
JMIIJ9 3,15 5 4000 55-90 84-172 90 215 128 127 160 20±0.4 27 19,5
JMIIJ10 4 6,3 3650 60-95 107-172 100 235 132 127 170 23±0.5 36 25
JMIIJ11 5 8 3400 60-100 107-212 100 250 145 140 170 23±0.5 42 30
JMIIJ12 6,3 10 3200 60-110 107-212 110 270 155 140 190 23±0.5 50 36
JMIIJ13 8 12,5 2850 60-110 107-212 115 300 162 165 200 27±0.6 66 45
JMIIJ14 10 16 2700 70-125 107-212 125 320 176 165 220 27±0.6 78 55
JMIIJ15 12,5 20 2450 75-130 107-252 140 350 186 165 240 32±0.7 110 75
JMIIJ16 16 25 2300 80-140 132-252 145 370 203 219 250 32±0.7 125 85
JMIIJ17 20 31,5 2150 90-160 132-302 165 400 230 219 290 32±0.7 160 115
JMIIJ18 25 40 1950 100-170 167-302 175 440 245 219 300 38±0.9 220 150
JMIIJ19 31,5 50 1850 100-180 167-302 185 460 260 267 320 38±0.9 245 170
JMIIJ20 35,5 56 1800 120-200 167-352 200 480 280 267 350 38±0.9 275 200
JMIIJ21 40 63 1700 120-200 167-352 210 500 295 267 370 38±0.9 320 230
JMIIJ22 50 80 1600 140-220 202-352 220 540 310 299 380 44±1 400 275
JMIIJ23 63 100 1450 140-240 202-410 240 600 335 356 410 50±1.2 560 380
JMIIJ24 80 125 1400 160-250 242-410 255 620 350 356 440 50±1.2 620 410
JMIIJ25 90 140 1300 180-280 242-470 275 660 385 356 480 50±1.2 740 510
JMIIJ26 112 180 1200 190-300 242-270 295 720 410 406 510 60±1.4 970 620
JMIIJ27 140 200 1150 220-320 282-470 300 740 420 406 520 60±1.4 1050 680
JMIIJ28 160 224 1100 240-300 330-470 320 770 450 457 560 60±1.4 1200 780
