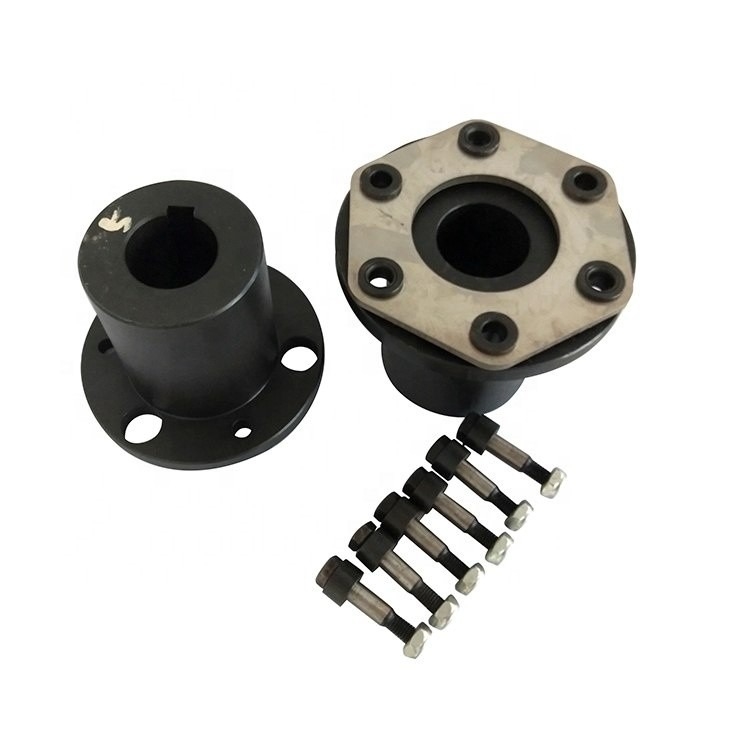

Acoplamento flexível de aço do diafragma do disco preto para a maquinaria de matéria têxtil
  • Acoplamento flexível de aço do diafragma do disco preto para a maquinaria de matéria têxtil
  • Acoplamento flexível de aço do diafragma do disco preto para a maquinaria de matéria têxtil
  • Acoplamento flexível de aço do diafragma do disco preto para a maquinaria de matéria têxtil
  • Acoplamento flexível de aço do diafragma do disco preto para a maquinaria de matéria têxtil
  • Acoplamento flexível de aço do diafragma do disco preto para a maquinaria de matéria têxtil
Acoplamento flexível de aço do diafragma do disco preto para a maquinaria de matéria têxtil

Acoplamento flexível de aço do diafragma do disco preto para a maquinaria de matéria têxtil

Lugar de origem porcelana do、 de cangzhou
Marca jude
Certificação CE、ISO
Número do modelo JMI
Detalhes do produto
Indústrias aplicáveis:
Usina, oficinas de reparações da maquinaria
Estrutura:
Disco
Flexível ou rígido:
Flexível
Material:
Aço
Nome do produto:
Acoplamento do diafragma usado na maquinaria de matéria têxtil
Cor:
Preto
MOQ:
1 grupo
Material do corpo:
Aço 45#
Embalagem:
Caixa
Porto:
Tianjin
Característica:
corrosão do anti-óleo, vida de funcionamento longa
Realçar:

Acoplamento flexível de aço do diafragma

,

Acoplamento flexível do diafragma do disco

Descrição do produto

Acoplamento do diafragma usado na maquinaria de matéria têxtil



Descrição do produto

Características do acoplamento do disco:

  • A capacidade axial da compensação é forte, comparado com o acoplamento da engrenagem. O deslocamento angular pode ser dobrado. Flexível, permita o deslocamento axial, radial e angular.
  • Tem o efeito de umedecimento óbvio, nenhum ruído, nenhum desgaste.
  • Adapte à alta temperatura (- 80+300). Pode trabalhar no ambiente áspero. E operação segura no impacto, ambiente da vibração.
  • Eficiência alta da transmissão, até 99.86%.Especially apropriado para a transmissão de energia média e de alta velocidade.
  • Estrutura simples, tamanho de pouco peso, pequeno, fáceis montar e desmontar. Nenhuma lubrificação é exigida.
  • Exatamente transferência a velocidade, correndo sem deslizamento, pode ser usada para a transmissão da maquinaria da precisão.



Transmissão de energia

0,1 – 70 MW

Velocidades

até 80 000 RPM

Torque

até 1 500 000 nanômetro

Modelos do projeto

único diafragma

dobro-diafragma

Tipo de conexão

Dentro do cubo

Cubo exterior

Flange

conexão da Diafragma-luva

Aparafusado

       Acoplamento flexível de aço do diafragma do disco preto para a maquinaria de matéria têxtil 0Acoplamento flexível de aço do diafragma do disco preto para a maquinaria de matéria têxtil 1

      Acoplamento flexível de aço do diafragma do disco preto para a maquinaria de matéria têxtil 2





Tamanho Torque Torque máximo Velocidade Furo Comprimento D Torção t Inércia m
Tn Tmax [n] d C Mim / quilograma do ≈
/N·m /N·m /r·minuto (H7) Tipo de Y J, J1, L recomendou /N·m·rad-1 quilograma·m2 do ≈
Tipo Z
L L L1
JMI1 25 80 6000 14 32 - J1 27 Z1 20 35 90 1 × 104 8,8 0,0007 1
16, 18, 19 42 30
20, 22 52 38
JMI2 63 180 5000 18, 19 42 - 30 45 100 1,4 × 104 9,5 0,001 1,3
20, 22, 24 52 38
25 62 44
JMI3 100 315 5000 20, 22, 24 52 - 38 50 120 × 1,87 104 11 0,0024 2,3
25, 28 62 44
30 82 60
JMI4 160 500 4500 24 52 - 38 55 130 3,12 × 104 12,5 0,0037 3,3
25, 28 62 44
30, 32, 35 82 60
JMI5 250 710 4000 28 62 - 44 60 150 4,32 × 104 14 0,0083 5,3
30-32-35 82 60
40 112 84
JMI6 400 1120 3600 32, 35, 38 82 82 60 65 170 6,88 × 104 15,5 0,0159 8,7
40, 42, 45 112 - 84
, 48, 50
JMI7 630 1800 3000 40, 42 112 112 84 70 210 10,35 × 104 19 0,0432 14,3
45, 45, 50 -
, 55, 56
60 142 107
JMI8 1000 2500 2800 45, 48 112 112 84 80 240 16,11 × 104 22,5 0,0879 22
50, 55, 56 -
60-63-65 142 107
JMI9 1600 4000 2500 55, 56 112 112 84 85 260 26,17 × 104 24 0,1415 29
60, 63, 65 142 - 107
, 70, 71, 75
80 172 132
JMI10 2500 6300 2000 63, 65, 70 142 142 107 90 280 7,88 × 104 17 0,2974 52
, 71, 75
80-85-90 172 - 132
JMI11 4000 9000 1800 75 142 142 107 95 300 10,49 × 104 19,5 0,4782 69
80-85-90 172 - 132
100, 110 212 167
JMI12 6300 12500 1600 90, 95 172 - 132 120 340 14,07 × 104 23 0,8067 94
100, 110 212 167
, 120, 125
JMI13 10000 18000 1400 100, 110 212 - 167 135 380 19,23 × 104 28 1,7053 128
, 120, 125
130, 140 252 202
JMI14 16000 28000 1200 120, 125 212 - 167 150 420 30,01 × 104 31 2,6832 184
130, 140, 150 252 202
160 302 242
JMI15 25000 40000 1120 140, 150 252 - 202 180 480 47,46 × 104 37,5 4,8015 263
160, 170, 180 302 242
JMI16 40000 56000 1000 160, 170, 180 302 - 242 200 560 68,09 × 104 41 9,4118 384
190, 200 352 282
JMI17 63000 80000 900 190, 200, 220 352 - 282 220 630 101,3 × 104 47 18,3753 561
240 410 330
JMI18 100000 125000 800 220 352 - 282 250 710 161,4 × 104 54,5 28,2033 723
240, 250, 260 410 330
JMI19 160000 200000 700 250, 260 410 - 330 280 800 79,3 × 104 48 66,5813 1267
280.300.320 470 380

     Acoplamento flexível de aço do diafragma do disco preto para a maquinaria de matéria têxtil 3
