acoplamento flexível do diafragma
>
|
|
| Lugar de origem | porcelana do、 de cangzhou |
| Marca | jude |
| Certificação | CE、ISO |
| Número do modelo | Único disco de JMI |

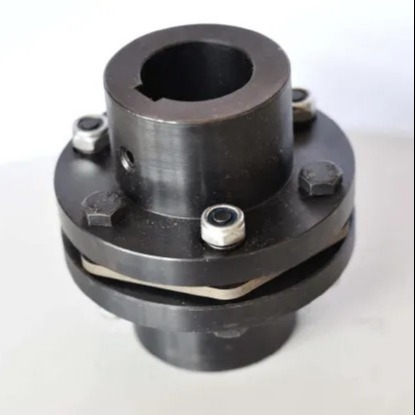

O acoplamento elástico do diafragma de JMII pertence aos acoplamentos do diafragma da série da JM. São compostos de diversos grupos de diafragmas (chave fina de aço inoxidável), e os parafusos são entrelaçados com duas metades dos acoplamentos. Cada diafragma é composto de diversas folhas. O diafragma é dividido no tipo da haste de conexão e na forma inteira com formas diferentes. Sua deformação elástica é usada para compensar o deslocamento relativo dos dois machados, e é um acoplamento flexível do elevado desempenho dos elementos elásticos do metal. Nenhuma lubrificação, estrutura compacta, vida útil de grande resistência, longa, nenhum afastamento da rotação, nenhuma influência na temperatura e poluição de óleo, tem as características da resistência ácida, da resistência do alcaloide e da resistência de corrosão.
acoplamento de eixo flexível ouble do diafragma para a etapa Moto do codificador de eixo
1. a rigidez alta do torque, pode exatamente controlar a rotação do eixo, pode realizar o controle da elevada precisão
2. projetado para servo e o motor de piso
3. Nenhuma diferença entre o eixo e a conexão da luva, general para a rotação positiva e negativa
4. baixa inércia, apropriada para a operação de alta velocidade
5. O diafragma é feito do aço da mola com resistência excelente da fadiga
|
Modelo |
TorqueTn nominal /N.m |
torque máximo |
|
|
Comprimento do furo do eixo |
D |
D1 |
t |
Rigidez de torção |
peso |
momento da inércia |
|
|
|
|
|
|
|
J1 Y |
L |
|
|
|
|
|
|
|
|
|
|
|
|
L |
|
|
|
|
|
|
|
|
JM1Ⅱ |
40 |
63 |
10700 |
14-28 |
27-62 |
35 |
80 |
39 |
8±0.2 |
0,37 |
0,9 |
0,0005 |
|
JM2Ⅱ |
63 |
100 |
9300 |
20-38 |
38-82 |
40 |
92 |
53 |
|
0,45 |
1,4 |
0,0011 |
|
JM3Ⅱ |
100 |
200 |
8400 |
25-45 |
44-112 |
45 |
102 |
63 |
|
0,56 |
2,1 |
0,002 |
|
JM4Ⅱ |
250 |
400 |
6700 |
30-55 |
60-112 |
55 |
128 |
77 |
11±0.3 |
0,81 |
4,2 |
0,006 |
|
JM5Ⅱ |
500 |
800 |
5900 |
35-65 |
60-142 |
65 |
145 |
91 |
|
1,2 |
6,4 |
0,012 |
|
JM6Ⅱ |
800 |
1250 |
5100 |
40-75 |
84-142 |
75 |
168 |
105 |
14±0.3 |
1,42 |
9,6 |
0,024 |
|
JM7Ⅱ |
1000 |
2000 |
4750 |
45-80 |
84-172 |
80 |
180 |
112 |
15±0.4 |
1,9 |
12,5 |
0,0365 |
|
JM8Ⅱ |
1600 |
3150 |
4300 |
50-85 |
84-172 |
|
200 |
120 |
|
2,35 |
15,5 |
0,057 |
|
JM9Ⅱ |
2500 |
4000 |
4200 |
55-85 |
84-172 |
|
205 |
|
20±0.4 |
2,7 |
16,5 |
0,065 |
|
JM10Ⅱ |
3150 |
5000 |
4000 |
55-90 |
84-172 |
90 |
215 |
128 |
|
3,02 |
19,5 |
0,083 |
|
JM11Ⅱ |
4000 |
6300 |
3650 |
60-95 |
107-172 |
100 |
235 |
132 |
23±0.5 |
3,46 |
25 |
0,131 |
|
JM12Ⅱ |
5000 |
8000 |
3400 |
60-100 |
107-212 |
|
250 |
145 |
|
3,67 |
30 |
0,174 |
|
JM13Ⅱ |
6300 |
10000 |
3200 |
63-110 |
107-212 |
110 |
270 |
155 |
|
5,2 |
36 |
0,239 |
|
JM14Ⅱ |
8000 |
12500 |
2850 |
65-110 |
107-212 |
115 |
300 |
162 |
27±0.6 |
7,8 |
45 |
0,38 |
|
JM15Ⅱ |
10000 |
16000 |
2700 |
70-125 |
107-212 |
125 |
320 |
176 |
|
8,43 |
55 |
0,5 |
|
JM16Ⅱ |
12500 |
20000 |
2450 |
75-130 |
107-252 |
140 |
350 |
186 |
32±0.7 |
10,23 |
75 |
0,85 |
|
JM17Ⅱ |
16000 |
25000 |
2300 |
80-140 |
132-252 |
145 |
370 |
203 |
|
10,97 |
85 |
1,1 |
|
JM18Ⅱ |
20000 |
31500 |
2150 |
90-160 |
132-302 |
165 |
400 |
230 |
|
13,07 |
115 |
1,65 |
|
JM19Ⅱ |
25000 |
40000 |
1950 |
100-170 |
167-302 |
175 |
440 |
245 |
38±0.9 |
14,26 |
150 |
2,69 |
|
JM20Ⅱ |
31500 |
50000 |
1850 |
110-180 |
167-302 |
185 |
460 |
260 |
|
22,13 |
170 |
3,28 |
|
JM21Ⅱ |
35500 |
56000 |
1800 |
120-200 |
167-282 |
200 |
480 |
280 |
|
23,7 |
200 |
4,28 |
|
JM22Ⅱ |
40000 |
63000 |
1700 |
130-200 |
202-352 |
210 |
500 |
295 |
|
24,6 |
230 |
5,18 |
|
JM23Ⅱ |
50000 |
80000 |
1600 |
140-220 |
202-352 |
220 |
540 |
310 |
44±1 |
29,71 |
275 |
7,7 |
|
JM24Ⅱ |
63000 |
100000 |
1450 |
150-240 |
202-410 |
240 |
600 |
335 |
50±1.2 |
32,64 |
380 |
9,3 |
|
JM25Ⅱ |
80000 |
125000 |
1400 |
160-250 |
242-352 |
255 |
620 |
350 |
50±1.2 |
37,69 |
410 |
15,3 |
|
JM26Ⅱ |
90000 |
140000 |
1300 |
180-260 |
242-410 |
275 |
660 |
385 |
|
50,43 |
510 |
20,9 |
|
JM27Ⅱ |
112000 |
180000 |
1200 |
190-280 |
282-470 |
295 |
720 |
410 |
60±1.4 |
71,51 |
620 |
32,4 |
|
JM28Ⅱ |
140000 |
200000 |
1150 |
220-300 |
282-470 |
300 |
740 |
420 |
|
93,37 |
680 |
36 |
|
JM29Ⅱ |
160000 |
224000 |
1100 |
240-320 |
330-470 |
320 |
770 |
450 |
|
114,53 |
780 |
43,9 |
|
JM30Ⅱ |
180000 |
280000 |
1050 |
250-340 |
330-550 |
350 |
820 |
490 |
|
130,76 |
950 |
60,5 |
