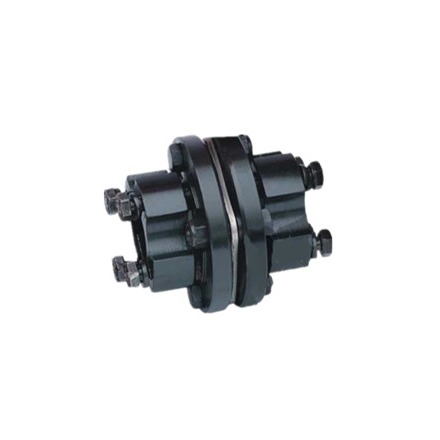

acoplamento flexível do diafragma
>
|
|
| Lugar de origem | porcelana do、 de cangzhou |
| Marca | jude |
| Certificação | CE、ISO |
Que é um acoplamento do diafragma? Diversos grupos de diafragmas (folhas de aço inoxidável) são conectados staggeredly com as duas metades do acoplamento com parafusos. Cada grupo de diafragmas é formado empilhando diversas partes. Os diafragmas são divididos no tipo da haste de conexão e no tipo da inteiro-parte com formas diferentes. O acoplamento do diafragma compensa o deslocamento relativo dos dois eixos conectados pela deformação elástica do diafragma. É um acoplamento flexível de capacidade elevada com elementos fortes do metal. Não precisa de ser lubrificado. Tem uma vida útil compacta da estrutura, a de grande resistência e a longa. , Nenhuma diferença da rotação, não afetada pela poluição da temperatura e de óleo, tem as características da resistência ácida, da resistência do alcaloide e de anticorrosivo, e é apropriado para a transmissão shafting na alta temperatura, na alta velocidade e em condições de trabalho médias corrosivas.
O acoplamento do diafragma pode compensar os offsets axiais, radiais e angulares entre o motor principal e o motor conduzido devido aos erros de fabricação, aos erros da instalação, à deformação do carga-rolamento e à influência de mudanças da elevação da temperatura. O acoplamento do diafragma é um acoplamento flexível do elemento elástico do metal. Confia no diafragma do acoplamento do metal para conectar os motores do cano principal e do escravo para transmitir o torque. Tem as vantagens da redução elástica da vibração, do nenhum ruído e da nenhuma lubrificação. Produtos ideais para acoplamentos e acoplamentos gerais
|
| Tamanho | Substantivo | Velocidade | dimensões principais | Nação permissível do rnmn | Momento de inércia | Peso | ||||||
| Torque | dmax | D | B | L | J | axial | angular | Quilograma | ||||
| N.m | r/min | milímetro | milímetro | (°) | quilograma. m2 | |||||||
| DJMOO | 9,8 | 20000 | 20 | 57 | 4,9 | 20 | 44,9 | 10 | ±0.8 | 1 | 1,74 | 0,14 |
| DJMO1 | 33 | 20000 | 22 | 68 | 6,1 | 26 | 58,1 | 13 | ±0.8 | 1 | 8 | 0,6 |
| DJMO2 | 90 | 20000 | 32 | 81 | 6,6 | 26 | 58,6 | 16 | ±1.0 | 1 | 24 | 1,1 |
| DJMO3 | 173 | 18000 | 35 | 93 | 8,4 | 29 | 66,4 | 22 | ±1.2 | 1 | 48 | 1,7 |
| DJM04 | 245 | 15000 | 42 | 104 | 112 | 34D | 79,2 | 20 | ±1.4 | 1 | 80 | 2,5 |
| DJMO5 | 420 | 13000 | 50 | 126 | 11,7 | 42 | 95,7 | 25 | ±1.6 | 45 | 224 | 4,3 |
| DJM06 | 772 | 12000 | 60 | 143 | 11,7 | 48 | 107,7 | 28 | ±1.8 | 45 | 440 | 6,9 |
| DJM07 | 1270 | 10000 | 75 | 168 | 16,8 | 58 | 132,8 | 23 | ±2.0 | 45 | 1080 | 11,3 |
| DJM08 | 2080 | 10000 | 82 | 194 | 17 | 64 | 145 | 30 | ±2.2 | 45 | 3380 | 16,7 |
| DJM09 | 3320 | 9000 | 95,0 | 214 | 21,6 | 77 | 175,6 | 22 | ±2.4 | 45 | 3520 | 22,7 |
| DJM1O | 4900 | 8000 | 108 | 246 | 23,9 | 89 | 201,9 | 23 | ±2.6 | 45 | 7200 | 35,4 |
| DJM11 | 6368 | 8000 | 118 | 276 | 272 | 102 | 230 | 40 | ±2.8 | 45 | 12800 | 52 |
| DJM12 | 8900 | 6300 | 110 | 276 | 17,5 | 128 | 273,5 | ±1.8 | 45 | 14400 | 57,2 | |
| DJM13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 339 | ±2.0 | 30 | 22200 | 77,3 | |
| DJM14 | 25410 | 4700 | 155 | 346 | 21,5 | 182 | 385,5 | ±2.0 | 30 | 40800 | 123 | |
| DJM15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 420 | ±2.0 | 30 | 64800 | 156 | |
| DJM16 | 47120 | 3900 | 180 | 410 | 29,5 | 214 | 457^ | ±2.2 | 30 | 100200 | 191 | |
| DJM17 | 57000 | 3500 | 190 | 445 | 29,5 | 225 | 479,5 | ±2.2 | 30 | 133000 | 245 | |
| DJM18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 527 | ±2.4 | 30 | 186600 | 329 | |
| DJM19 | 82500 | 3200 | 230 | 512 | 32 | 278 | 588 | ±2.4 | 30 | 288000 | 394 | |
| DJM2O | 102100 | 2800 | 255 | 556 | 32,5 | 305 | 642,5 | ±2.5 | 30 | 448200 | 530 | |
| DJM21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 670 | ±2.7 | 30 | 609600 | 619 | |
| DJM22 | 146350 | 2150 | 275 | 630 | 34,5 | 332 | 698,5 | ±2.8 | 30 | 831600 | 683 | |
| DJM23 | 173830 | 2000 | 290 | 655 | 35,5 | 348 | 731S | ±3.0 | 30 | 1070400 | 791 | |
O equipamento de transmissão de Jude do condado de Nanpi que fabrica o co., LTD. é as empresas que se especializaram no acoplamento da pesquisa e da produção. Igualmente nós podemos desenvolver produtos novos e volume-produção. Com experiência rica, equipe profissional do R&D e vário equipamento no acoplamento, tem circunstâncias superiores ao satisfeito suas exigências diferentes.
Os produtos principais da empresa são: todos os tipos dos acoplamentos para a indústria da maquinaria por todo o lado na palavra, tal como o acoplamento elástico radial, o acoplamento montado pneus, o acoplamento universal, o acoplamento da engrenagem do cilindro, o acoplamento elástico do formulário da flor da ameixa, o acoplamento do acoplamento rígido oldham, o acoplamento de corrente do rolo, o acoplamento do diafragma, acoplamentos elásticos de acoplamento do pino da luva da coluna, o pino de passador elástico, o acoplamento elástico do pino de passador, o acoplamento de eixo da bomba, etc….
Os conceitos de nossa empresa estão vivos na qualidade e tornam-se na honra. O acoplamento tem a vantagem de alta qualidade, preço baixo, modelos completos do produto. Nossa empresa será sua melhor escolha, e nós olhamos para a frente para cooperar com você.
Q1: São você empresa comercial ou o fabricante?
: Nós somos fábrica.
Q2: Você fornece amostras? são livre ou extra?
: : Sim, nós poderíamos oferecer a amostra mas não para livre. Realmente nós temos um princípio muito bom do preço, quando você faz o pedido em grandes quantidades custa então da amostra será do retorno a você.
Q3: Quanto tempo é seu prazo de entrega?
: Geralmente é 10-15 dias se os bens estão no estoque. ou é 7-25 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q4: Quanto tempo é sua garantia?
: Nossa garantia é 12 meses.
Q5: Você tem procedimentos da inspeção para acoplar-se?
: auto-inspeção 100% antes de embalar
Q6. Que é seu pagamento?
: 1) 100% T/T. 2) 30% adiantado, outro antes da expedição. 3) L/C Q7: Posso eu ter uma visita a sua fábrica antes da ordem? : Certo, bem-vindo para visitar nossa fábrica.
