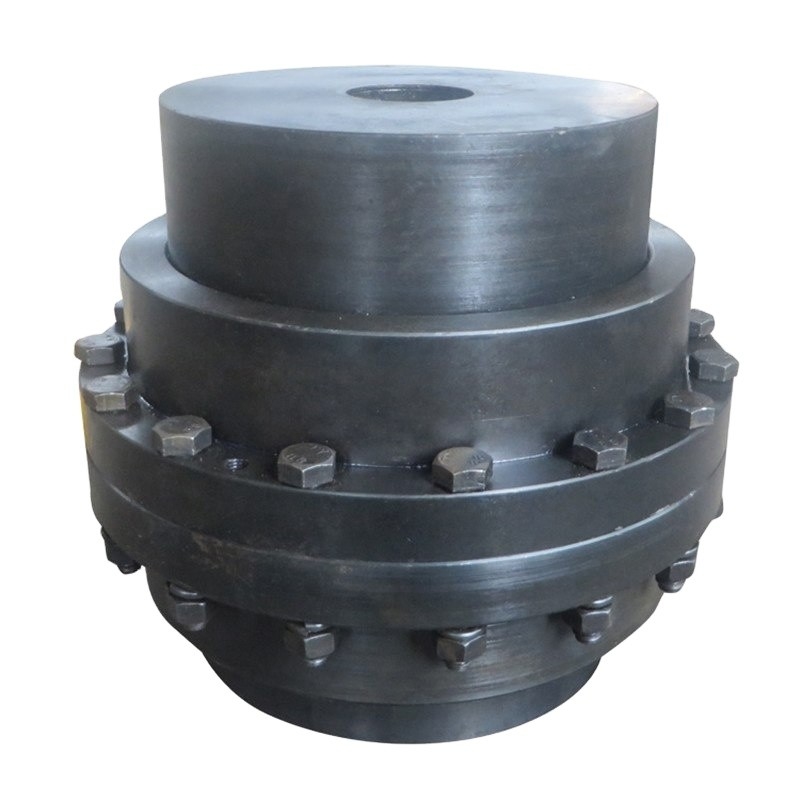

Acoplamento flexível da engrenagem
>
|
|
| Lugar de origem | porcelana do、 de cangzhou |
| Marca | jude |
| Certificação | CE、ISO |
| Número do modelo | G10 G20 |
Característica do acoplamento de eixo de engrenagem de GIICL
(1) capacidade de carregamento forte.
(2) a compensação do deslocamento angular é grande
(3) a extremidade do dente exterior é dada forma como um chifre, que faça a montagem e a desmontada dos dentes internos e exteriores muito convenientes
a eficiência da transmissão (de 4) é até 99,7%
Tipo acoplamento dobro flangeado padrão da luva de G20
Para os tamanhos 1010G -1055G
O tipo G10 encobriu os parafusos forneceu somente quando especificado na ordem
| Tamanho | Avaliação do torque (Ib-em) | Reserve a velocidade RPM | Max Bore | Min Bore | CpIgWtWith nenhum furo (b) | LubeWt (libras) | B | C | D | F | H | J | M | GAP | ||
| G10 | G20 | |||||||||||||||
| 1010G | 10.080 | 8.000 | 1,875 | 0,50 | 9 | 10 | 0,09 | 4,56 | 3,50 | 1,69 | 2,70 | 3,30 | 0,55 | 1,53 | 2,00 | 0,125 |
| 1015G | 20.790 | 6.500 | 2,375 | 0,75 | 17 | 20 | 0,16 | 6,00 | 4,00 | 1,94 | 3,40 | 4,14 | 0,75 | 1,88 | 2,40 | 0,125 |
| 1020G | 37.800 | 5.600 | 2,875 | 1,00 | 30 | 35 | 0,25 | 7,00 | 5,00 | 2,44 | 4,14 | 4,98 | 0,75 | 2,34 | 3,00 | 0,125 |
| 1025G | 66.150 | 5.000 | 3,625 | 1,25 | 55 | 65 | 0,50 | 8,38 | 6,25 | 3,03 | 5,14 | 6,10 | 0,86 | 2,82 | 3,60 | 0,188 |
| 1030G | 107.100 | 4.400 | 4,125 | 1,50 | 85 | 95 | 0,80 | 9,44 | 7,37 | 3,59 | 6,00 | 7,10 | 0,86 | 3,30 | 4,20 | 0,188 |
| 1035G | 163.800 | 3.900 | 4,875 | 2,00 | 135 | 150 | 1,20 | 11,00 | 8,63 | 4,19 | 7,00 | 8,32 | 1,12 | 3,84 | 5,10 | 0250 |
| 1040G | 270,900 | 3.600 | 5,750 | 2,50 | 195 | 215 | 2,00 | 12,50 | 9,75 | 4,75 | 8,25 | 9,66 | 1,12 | 4,38 | 5,70 | 0250 |
| 1045G | 371.700 | 3.200 | 6,750 | 3,00 | 280 | 300 | 2,30 | 13,62 | 10,93 | 5,31 | 9,25 | 10,79 | 1,12 | 4,84 | 6,50 | 0,312 |
| 1050G | 500.900 | 2.900 | 7,375 | 3,50 | 390 | 420 | 3,90 | 15,31 | 12,37 | 6,03 | 10,00 | 12,04 | 1,50 | 5,54 | 7,20 | 0,312 |
| 1055G | 655.200 | 2.650 | 8.250 | 4,00 | 525 | 550 | 4,90 | 16,75 | 13,56 | 6,62 | 11,00 | 13,16 | 1,50 | 6,22 | 8,00 | 0,312 |
| 1060G | 800100 | 2450 | 9,125 | 4,5 | _ | 675 | 7 | 18 | 15,13 | 7,41 | 12 | 14,41 | 1 | 6,66 | 9 | 0,312 |
O equipamento de transmissão de Jude do condado de Nanpi que fabrica o co., LTD. é as empresas que se especializaram no acoplamento da pesquisa e da produção. Igualmente nós podemos desenvolver produtos novos e volume-produção. Com experiência rica, equipe profissional do R&D e vário equipamento no acoplamento, tem circunstâncias superiores ao satisfeito suas exigências diferentes.
Os produtos principais da empresa são: todos os tipos dos acoplamentos para a indústria da maquinaria por todo o lado na palavra, tal como o acoplamento elástico radial, o acoplamento montado pneus, o acoplamento universal, o acoplamento da engrenagem do cilindro, o acoplamento elástico do formulário da flor da ameixa, o acoplamento do acoplamento rígido oldham, o acoplamento de corrente do rolo, o acoplamento do diafragma, acoplamentos elásticos de acoplamento do pino da luva da coluna, o pino de passador elástico, o acoplamento elástico do pino de passador, o acoplamento de eixo da bomba, etc….
Os conceitos de nossa empresa estão vivos na qualidade e tornam-se na honra. O acoplamento tem a vantagem de alta qualidade, preço baixo, modelos completos do produto. Nossa empresa será sua melhor escolha, e nós olhamos para a frente para cooperar com você.
Q1: São você empresa comercial ou o fabricante?
: Nós somos fábrica.
Q2: Você fornece amostras? são livre ou extra?
: : Sim, nós poderíamos oferecer a amostra mas não para livre. Realmente nós temos um princípio muito bom do preço, quando você faz o pedido em grandes quantidades custa então da amostra será do retorno a você.
Q3: Quanto tempo é seu prazo de entrega?
: Geralmente é 10-15 dias se os bens estão no estoque. ou é 7-25 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q4: Quanto tempo é sua garantia?
: Nossa garantia é 12 meses.
Q5: Você tem procedimentos da inspeção para acoplar-se?
: auto-inspeção 100% antes de embalar
Q6. Que é seu pagamento?
: 1) 100% T/T. 2) 30% adiantado, outro antes da expedição. 3) L/C Q7: Posso eu ter uma visita a sua fábrica antes da ordem? : Certo, bem-vindo para visitar nossa fábrica.
