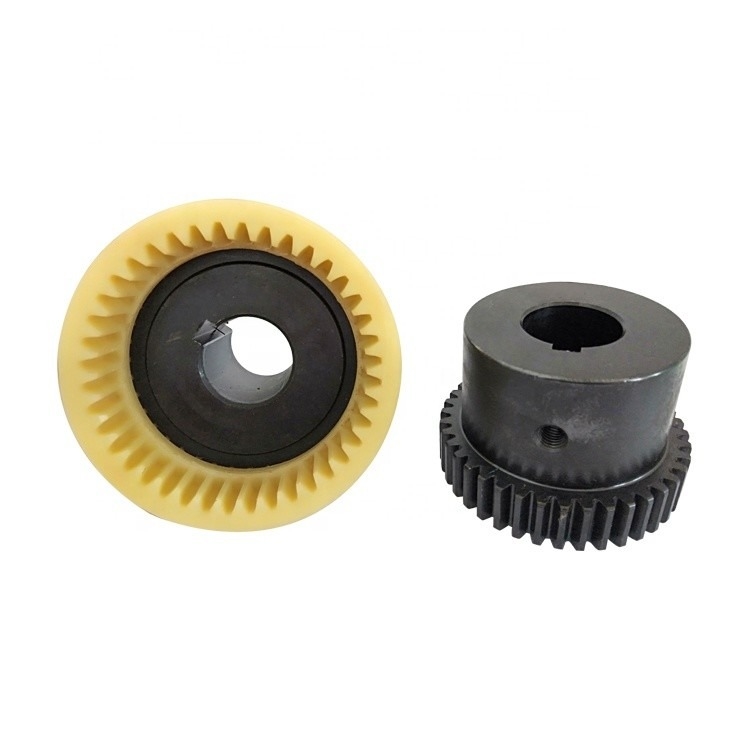

Engrenagem flexível planetária flangeada do plutônio que acopla a luva de nylon curvada TGL2 M19 do dente
  • Engrenagem flexível planetária flangeada do plutônio que acopla a luva de nylon curvada TGL2 M19 do dente
  • Engrenagem flexível planetária flangeada do plutônio que acopla a luva de nylon curvada TGL2 M19 do dente
  • Engrenagem flexível planetária flangeada do plutônio que acopla a luva de nylon curvada TGL2 M19 do dente

Engrenagem flexível planetária flangeada do plutônio que acopla a luva de nylon curvada TGL2 M19 do dente

Lugar de origem porcelana do、 de cangzhou
Marca jude
Certificação CE、ISO
Número do modelo TGL2/M19
Detalhes do produto
Indústrias aplicáveis:
Usina, oficinas de reparações da maquinaria, obras, energia & mineração
Estrutura:
Engrenagem
Flexível ou rígido:
Flexível
Padrão ou não padronizado:
Padrão
Material:
De aço e de nylon
Nome do produto:
acoplamento de nylon planetário curvado flangeado tgl da engrenagem do plutônio da luva do dente
Furo do eixo:
8-19mm
Dimensões:
48nn
Torque nominal:
16N.m
tratamento térmico:
Tratamento térmico extinguindo de alta frequência
Tratamento de superfície:
Carburação, enegrecendo, galvanização, extinguindo.
Material da luva:
Luva de nylon
Material do corpo:
Aço 45#
Porto:
Tianjin ou personalizado
Realçar:

Acoplamento flexível da engrenagem do plutônio

,

Acoplamento flexível flangeado da engrenagem

,

Acoplamento curvado da engrenagem planetária do dente

Descrição do produto

TGL2 M19 flangeou acoplamento de nylon planetário curvado da engrenagem do plutônio da luva do dente

O acoplamento flexível da engrenagem de nylon aplica-se ao eixo da movimentação flexível, permitindo um deslocamento radial axial maior e o deslocamento angular.



Estrutura simples

Manutenção fácil

Desmontagem fácil

De baixo nível de ruído

Perda pequena de poder da transmissão

Vida ativa longa

A temperatura de trabalho é -20~+70℃.





Descrição do produto

Engrenagem flexível planetária flangeada do plutônio que acopla a luva de nylon curvada TGL2 M19 do dente 0





Engrenagem flexível planetária flangeada do plutônio que acopla a luva de nylon curvada TGL2 M19 do dente 1



Tamanho Torque avaliado Tn N • m Max Speed r/min Tamanho principal Diâmetro d do furo Comprimento L Inércia rotatória kg.m2 Peso quilograma
D D1 B S
Mim tipo Tipo II Mim tipo Tipo II
TGL1 M14 10 10000 40 25 38 4 6-14 16-27 0,264 0,2
TGL2 M19 16 9000 48 32 38 4 8-19 20-30 0,64 0,278
TGL3 M24 31,5 8500 56 58 36 42 52 4 10-24 22-38 1,541 0,533
TGL4 M28 45 8000 66 70 45 46 56 4 12-28 27-44 3,98 0,869
TGL6 M32 63 7500 75 85 50 48 58 4 14-32 27-60 8,8 1,52
TGL6 M38 80 6700 82 90 58 48 58 4 16-38 30-60 14,64 2,15
TGL7 M42 100 6000 92 100 65 50 60 4 20-42 38-84 27,24 3,14
TGL8 M48 140 5600 100 100 72 50 60 4 22-48 38-84 38,64 4,18
TGL9 M65 355 4000 140 140 96 72 85 4 25-70 44-107 165,5 8,51
TGL10 M80 710 3150 175 175 128 95 95 6 30-85 60-132 534,6 17,1
TGL11 M100 1250 3000 210 210 165 102 102 8 40-110 84-167 1660 34,56
TGL12 M125 2500 2120 270 270 192 135 135 10 50-125 84-167 4731 66,86
