M24 coroou do acoplamento flexível da engrenagem dos dentes os acoplamentos de eixo de engrenagem de nylon de aço da luva
  • M24 coroou do acoplamento flexível da engrenagem dos dentes os acoplamentos de eixo de engrenagem de nylon de aço da luva
  • M24 coroou do acoplamento flexível da engrenagem dos dentes os acoplamentos de eixo de engrenagem de nylon de aço da luva
  • M24 coroou do acoplamento flexível da engrenagem dos dentes os acoplamentos de eixo de engrenagem de nylon de aço da luva
  • M24 coroou do acoplamento flexível da engrenagem dos dentes os acoplamentos de eixo de engrenagem de nylon de aço da luva
  • M24 coroou do acoplamento flexível da engrenagem dos dentes os acoplamentos de eixo de engrenagem de nylon de aço da luva
  • M24 coroou do acoplamento flexível da engrenagem dos dentes os acoplamentos de eixo de engrenagem de nylon de aço da luva

M24 coroou do acoplamento flexível da engrenagem dos dentes os acoplamentos de eixo de engrenagem de nylon de aço da luva

Lugar de origem porcelana do、 de cangzhou
Marca jude
Certificação CE、ISO
Número do modelo M24
Detalhes do produto
Indústrias aplicáveis:
Hotéis, lojas do vestuário, lojas do material de construção, usina, oficinas de reparações da maquin
Estrutura:
Engrenagem
Flexível ou rígido:
Flexível
Padrão ou não padronizado:
Padrão
Material:
De aço e de nylon
Nome do produto:
TGL coroou o acoplamento flexível de eixo de engrenagem dos dentes
Aplicação:
Maquinaria
Cor:
Preto
Tratamento de superfície:
Enegrecimento
Tamanho:
Tamanho padrão
Embalagem:
CAIXA DE MADEIRA
MOQ:
1 grupo
Material do corpo:
Borracha de aço
costume:
Sim
Porto:
Tianjin ou personalizado
Realçar:

Acoplamento flexível coroado da engrenagem dos dentes

,

Acoplamento flexível da engrenagem do ISO 9001

,

Acoplamentos de eixo de engrenagem de nylon da luva

Descrição do produto

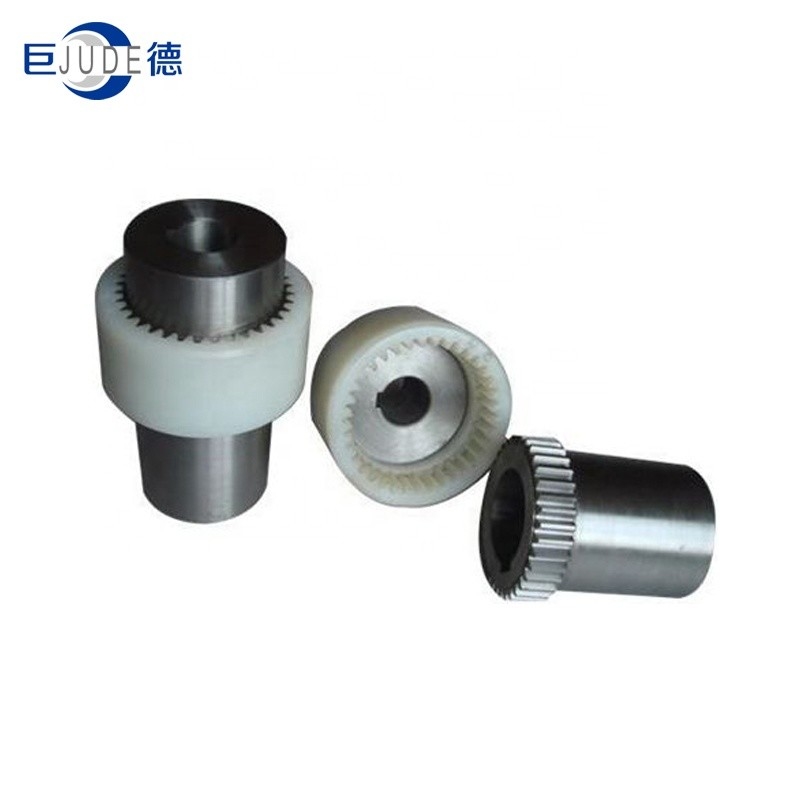

Acoplamento flexível coroado de aço de eixo de engrenagem dos dentes M24 de TGL 3 com acoplamento de nylon da engrenagem da luva

A luva de nylon os dentes curvados alinham o acoplamento:

1. acoplamento do curvar-dente da Dobro-seção

2. Amplamente utilizado em vários campos mecânicos & hidráulicos

3. Nylon-aço combinado, livre de manutenção

4. Compense desalinhamento axiais, radiais e angulares.

5. Conjunto de obstrução axial conveniente

6. A tolerância furada do produto acabado conforma-se a ISO H7, tolerância da largura do keyway

conforma-se a DIN6885/1 JS9.

7. Para dimensões da instalação, refira por favor a seguinte tabela.

8. Podia ser alternativo para o tipo acoplar-se M. de KTR Bowex.





Descrição do produto

M24 coroou do acoplamento flexível da engrenagem dos dentes os acoplamentos de eixo de engrenagem de nylon de aço da luva 0M24 coroou do acoplamento flexível da engrenagem dos dentes os acoplamentos de eixo de engrenagem de nylon de aço da luva 1



M24 coroou do acoplamento flexível da engrenagem dos dentes os acoplamentos de eixo de engrenagem de nylon de aço da luva 2

Tamanho Torque avaliado Tn N • m Max Speed r/min Tamanho principal Diâmetro d do furo Comprimento L Inércia rotatória kg.m2 Peso quilograma
D D1 B S
Mim tipo Tipo II Mim tipo Tipo II
TGL1 M14 10 10000 40 25 38 4 6-14 16-27 0,264 0,2
TGL2 M19 16 9000 48 32 38 4 8-19 20-30 0,64 0,278
TGL3 M24 31,5 8500 56 58 36 42 52 4 10-24 22-38 1,541 0,533
TGL4 M28 45 8000 66 70 45 46 56 4 12-28 27-44 3,98 0,869
TGL6 M32 63 7500 75 85 50 48 58 4 14-32 27-60 8,8 1,52
TGL6 M38 80 6700 82 90 58 48 58 4 16-38 30-60 14,64 2,15
TGL7 M42 100 6000 92 100 65 50 60 4 20-42 38-84 27,24 3,14
TGL8 M48 140 5600 100 100 72 50 60 4 22-48 38-84 38,64 4,18
TGL9 M65 355 4000 140 140 96 72 85 4 25-70 44-107 165,5 8,51
TGL10 M80 710 3150 175 175 128 95 95 6 30-85 60-132 534,6 17,1
TGL11 M100 1250 3000 210 210 165 102 102 8 40-110 84-167 1660 34,56
TGL12 M125 2500 2120 270 270 192 135 135 10 50-125 84-167 4731 66,86
