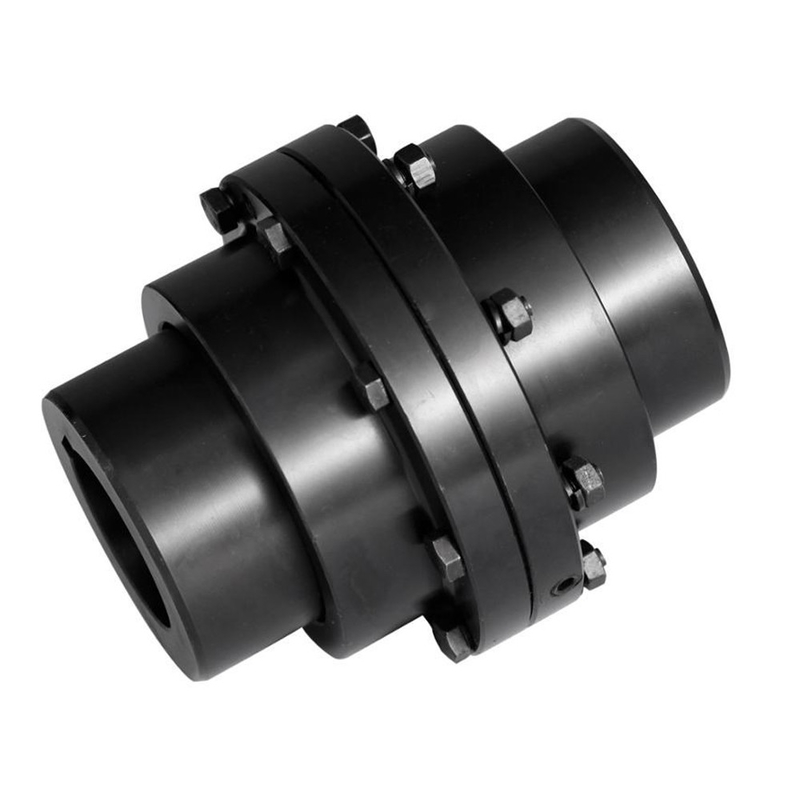

Tipo acoplamento flexível de GICLZ da engrenagem do dente do cilindro
  • Tipo acoplamento flexível de GICLZ da engrenagem do dente do cilindro
  • Tipo acoplamento flexível de GICLZ da engrenagem do dente do cilindro
Tipo acoplamento flexível de GICLZ da engrenagem do dente do cilindro

Tipo acoplamento flexível de GICLZ da engrenagem do dente do cilindro

Lugar de origem Hebei, China
Marca JUDE
Certificação CE & ISO
Número do modelo Tipo de GICLZ
Detalhes do produto
Estrutura:
Engrenagem
Indústrias aplicáveis:
Fábrica dos hotéis, das lojas do vestuário, das lojas do material de construção, da usina, das ofici
Flexível ou rígido:
Rígido
Cor:
Pedido dos clientes
Tamanho:
Tamanho padrão
Material:
Aço, 45#/40Cr/42CrMo
Padrão ou não padronizado:
Padrão
Tratamento da superfície:
Pintura/revestimento do óxido/pedido pretos dos clientes
aplicação:
Maquinaria de impressão/maquinaria da embalagem/maquinaria detrabalho etc.
características:
Dimensão pequena, baixo peso, torque transmitido alto;
Dureza da costa:
entre 80-98
Descrição do produto

Tipo de alta qualidade acoplamento flexível de GICLZ da engrenagem do dente do cilindro

Tipo características e aplicações de acoplamento de GIICL da engrenagem do cilindro: Tem uma pequena quantidade de desempenho da compensação do offset da linha central, e não pode proteger e reduzir a vibração. Tamanho pequeno, grande torque da transmissão na teoria, na lubrificação e na selagem da necessidade, mas no ruído alto e no preço alto, é usada para conectar dois eixos coaxiais horizontais. É usada para conectar cabos coaxiais horizontais sob condições de carga de baixa velocidade e pesada, tais como a maquinaria metalúrgica, a maquinaria pesada, etc. Não é apropriado para a transmissão shafting de alta velocidade e da elevada precisão, e não é apropriado para as condições de trabalho de começar frequente e da rotação dianteira e reversa variável.



Tipo de GICL - tipo básico (tipo largo);

Tipo de GIICL - tipo básico (tipo estreito);

Tipo de GICLZ--tipo intermediário do eixo (tipo largo);

Tipo de GIICLZ - tipo intermediário do eixo (tipo estreito);

GICL, tipo de GIICL, usado para uma conexão direta de duas extremidades do eixo;

GICLZ, tipo de GILZ, usado para uma conexão interurbana de dois eixos;

Tipo de GCLD -- tipo da extensão de eixo do motor, usado para a conexão da extensão de eixo do motor;



Tipo acoplamento flexível de GICLZ da engrenagem do dente do cilindro 0



Tamanho Torça Tn KN.m Velocidade (n) r/min Fure d1, d2 Comprimento L D D1 D2 D3 B C Peso quilograma
GICLZ1 0,63 4000 25-50 62-112 125 95 60 80 57 37 2,5 5,4
GICLZ2 1,12 4000 30-60 82-142 144 120 75 95 67 44 2,5 10
GICLZ3 2,24 4000 30-70 82-142 174 140 95 115 77 53 3 17
GICLZ4 3,55 3600 40-75 112-142 196 165 115 130 89 62 3 23
GICLZ5 5 3300 40-90 112-172 224 183 130 150 99 71 3 37
GICLZ6 7,1 3000 60-95 142-172 241 200 145 170 109 80 4 47
GICLZ7 10 2680 60-120 142-212 260 230 160 195 122 90 4 70
GICLZ8 14 2500 65-120 142-212 282 245 175 210 132 96 5 82
GICLZ9 18 2350 80-140 172-252 314 270 200 225 142 104 5 100
GICLZ10 31,5 2150 80-160 172-302 346 300 220 250 165 124 5 150
GICLZ11 40 1880 100-180 212-302 380 330 260 285 180 133 6 210
GICLZ12 56 1680 120-200 212-352 442 380 290 325 208 156 6 290
GICLZ13 80 1530 140-220 252-352 482 420 320 360 238 182 7 410
GICLZ14 112 1300 160-250 302-410 520 465 360 410 266 207 8 590
GICLZ15 160 1180 190-280 352-470 580 510 400 450 278 214 10 780
GICLZ16 250 1000 200-320 352-470 680 595 465 500 320 250 10 1100
GICLZ17 280 980 200-320 352-470 720 645 495 530 336 256 10 1210
GICLZ18 355 900 240-340 410-550 775 675 520 540 351 262 10 1480
GICLZ19 450 830 260-360 410-550 815 715 560 580 372 280 10 1610
GICLZ20 500 790 280-380 470-550 855 755 585 600 393 297 13 2040
GICLZ21 630 750 300-400 470-650 915 795 620 640 404 305 13 2400
GICLZ22 710 720 340-420 550-650 960 840 665 680 415 316 13 2460
GICLZ23 800 680 360-450 550-650 1010 890 710 720 435 333 13 3340



Aplicação de ACOPLAMENTOS da ENGRENAGEM do CILINDRO de GICLZ



1. os ACOPLAMENTOS da ENGRENAGEM do CILINDRO de GICLZ são aplicáveis ao caso onde a extremidade dos dois eixos é longe de se



maquinaria 2.Printing/maquinaria de embalagem/equipamento mecânico em grande escala detrabalho da maquinaria etc.





Material

45#/40Cr/42CrMo

Cor

Alguma cor disponível



Empacotamento

Caixa da madeira compensada



imagens de produtos

Tipo acoplamento flexível de GICLZ da engrenagem do dente do cilindro 1Tipo acoplamento flexível de GICLZ da engrenagem do dente do cilindro 2

Empacotamento & envio

Tipo acoplamento flexível de GICLZ da engrenagem do dente do cilindro 3

Sobre nós

Tipo acoplamento flexível de GICLZ da engrenagem do dente do cilindro 4

O equipamento de transmissão de Jude do condado de Nanpi que fabrica o co., LTD. é as empresas que se especializaram no acoplamento da pesquisa e da produção. Igualmente nós podemos desenvolver produtos novos e volume-produção. Com experiência rica, equipe profissional do R&D e vário equipamento no acoplamento, tem circunstâncias superiores ao satisfeito suas exigências diferentes.

Os produtos principais da empresa são: todos os tipos dos acoplamentos para a indústria da maquinaria por todo o lado na palavra, tal como o acoplamento elástico radial, o acoplamento montado pneus, o acoplamento universal, o acoplamento da engrenagem do cilindro, o acoplamento elástico do formulário da flor da ameixa, o acoplamento do acoplamento rígido oldham, o acoplamento de corrente do rolo, o acoplamento do diafragma, acoplamentos elásticos de acoplamento do pino da luva da coluna, o pino de passador elástico, o acoplamento elástico do pino de passador, o acoplamento de eixo da bomba, etc….

Os conceitos de nossa empresa estão vivos na qualidade e tornam-se na honra. O acoplamento tem a vantagem de alta qualidade, preço baixo, modelos completos do produto. Nossa empresa será sua melhor escolha, e nós olhamos para a frente para cooperar com você.

Tipo acoplamento flexível de GICLZ da engrenagem do dente do cilindro 5
