| Lugar de origem | Hebei, China |
| Marca | Jude |

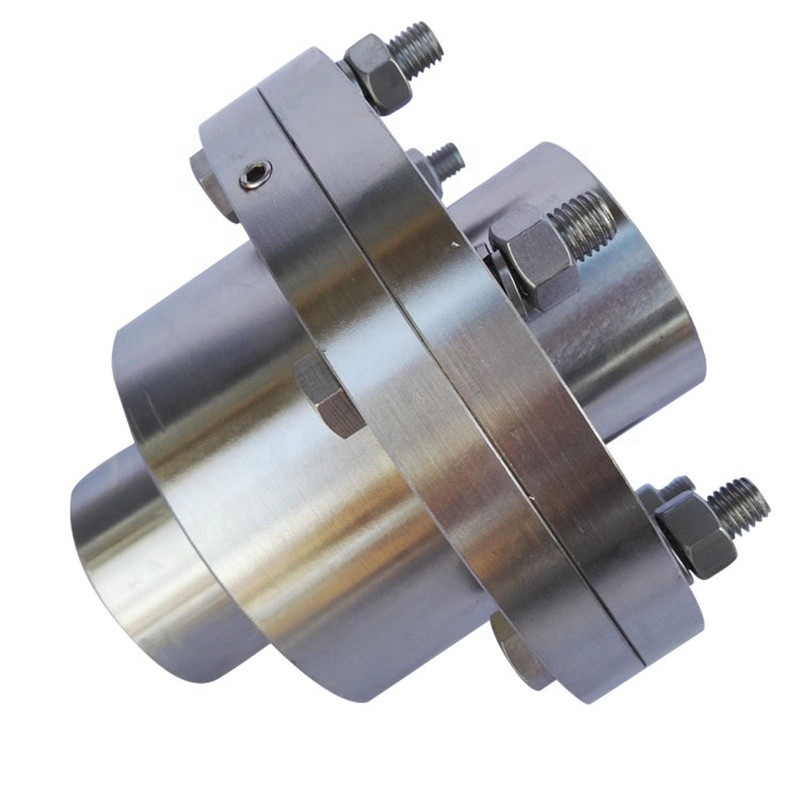

oAcoplamento rígido de dente de engrenagem de tambor GICLZé adequado para eixos de transmissão de dois eixos horizontais de conexão de motor e máquina.O acoplamento da engrenagem do tambor GICLZ tem uma certa compensação angular, a temperatura do ambiente de trabalho é de -20~+80 graus, o torque nominal de transferência é 800-3500000N.m, a combinação do furo do eixo tem: Y/J1, J1/J1 e Y/ Y e G 1 O acoplamento de engrenagem do tambor do tipo CLZ é adequado para as duas extremidades das duas extremidades do eixo que estão distantes uma da outra.
GICLZ1-GICLZ14
GICLZ15-GICLZ30
| Tamanho | Torque Tn KN.m | Velocidade (n) r/min | Furo d1,d2 | Comprimento L | D | D1 | D2 | D3 | B | UMA | C | Peso kg |
| GICLZ1 | 0,63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2.5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2.5 | 10 |
| GICLZ3 | 2.24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3,55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31.5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Fabricação de equipamentos de transmissão Jude do condado de Nanpi, LTD.é uma empresa especializada em pesquisa e acoplamento de produção.Também podemos desenvolver novos produtos e produção em massa.Com rica experiência, equipe profissional de P&D e vários equipamentos em acoplamento, possui condições superiores para atender às suas diferentes necessidades.
Os principais produtos da empresa são: todos os tipos de acoplamentos para a indústria de máquinas em todo o mundo, como acoplamento elástico radial, acoplamento de pneus, acoplamento universal, acoplamento de engrenagem de tambor, acoplamento elástico em forma de flor de ameixa, acoplamento rígido oldham, acoplamento de corrente de rolo, acoplamento de diafragma , acoplamentos de pino de manga elástica de coluna de acoplamento, pino de pino elástico, acoplamento de pino de pino elástico, acoplamento de eixo de bomba, etc.
Os conceitos de nossa empresa são baseados na qualidade e desenvolvidos com base na honra.O acoplamento tem a vantagem de alta qualidade, baixo preço e modelos de produtos completos. Nossa empresa será sua melhor escolha e estamos ansiosos para cooperar com você.
