Acoplamento feito sob encomenda da engrenagem do CL, acoplamento 45# flexível de aço para o equipamento industrial
  • Acoplamento feito sob encomenda da engrenagem do CL, acoplamento 45# flexível de aço para o equipamento industrial
  • Acoplamento feito sob encomenda da engrenagem do CL, acoplamento 45# flexível de aço para o equipamento industrial
  • Acoplamento feito sob encomenda da engrenagem do CL, acoplamento 45# flexível de aço para o equipamento industrial

Acoplamento feito sob encomenda da engrenagem do CL, acoplamento 45# flexível de aço para o equipamento industrial

Lugar de origem porcelana do、 de cangzhou
Marca jude
Certificação CE、ISO
Número do modelo Acoplamento da engrenagem do CL
Detalhes do produto
Estrutura:
Engrenagem
Flexível ou rígido:
Flexível
Material:
Aço
Cor:
Preto
Aplicação:
Equipamento industrial
Indústrias aplicáveis:
Usina, oficinas de reparações da maquinaria
Material do corpo:
Aço 45#
Característica:
Vida de funcionamento longa
Embalagem:
CAIXA DE MADEIRA
Nome:
Pin Gear Coupling flexível
costume:
Sim
Nome do produto:
Tipo acoplamentos do CL da engrenagem
Realçar:

Acoplamento da engrenagem do CL

,

Acoplamento flexível de aço de equipamento industrial

,

Acoplamento 45# flexível de aço

Descrição do produto

Tipo acoplamentos do CL da engrenagem para o produto químico de levantamento de mineração do petróleo das indústrias do transporte da metalurgia

Acoplamento da engrenagem do CL (JB/ZQ4218-86)

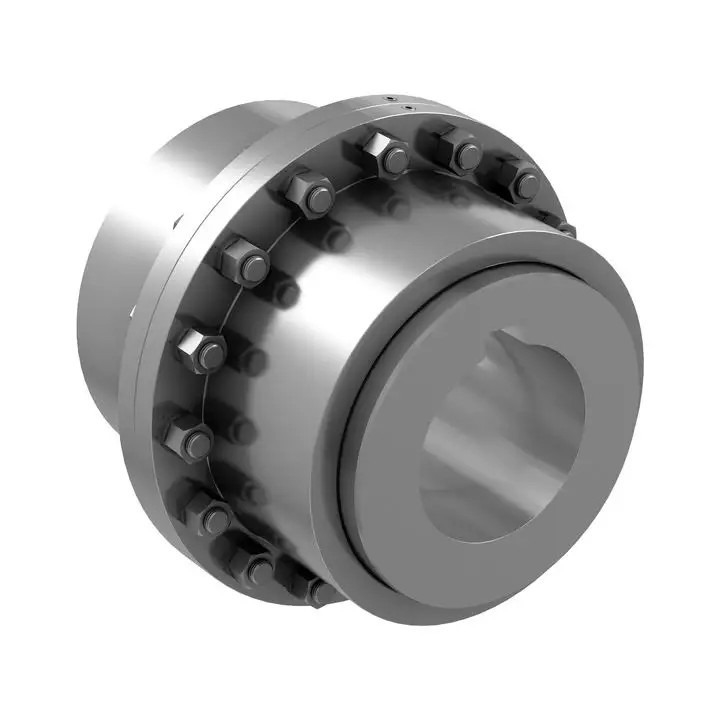

O tipo acoplamento do CL da engrenagem é apropriado para conectar a transmissão horizontal de dois machados que shafting. Tem a capacidade de compensar um desvio relativo de dois machados e pertence ao acoplamento rígido móvel. Dois escudos exteriores com dentes internos e duas luvas com dentes exteriores são compostos. As luvas e os eixos são conectados por chaves. Os dois escudos exteriores são conectados pelos parafusos. Um anel de selagem é arranjado entre o escudo e a luva.



Acoplamento feito sob encomenda da engrenagem do CL, acoplamento 45# flexível de aço para o equipamento industrial 0

* engrenagem do CL que acopla a dimensão e o parâmetro principais (JB/ZQ4218-86)

Modelo Torque nominal
KN·m
Velocidade
RPM
Furo
d1, d2, DZ
Comprimento do furo B D D1 D2 C C1 C2 e Inércia giratória
quilograma·m
Massa
quilograma
Y J1
Z2
L
milímetro
CL1 710 3780 18,19 42 30 49 106 170 110 55 16 - - 12 0,03 7,8
20,22,24 52 38 6 18,5 18,5
25,28 62 44 2,5 14 18,5
30,32,35,38 82 60 11 -
40 112 84
CL2 1400 3000 30,32,35,38 82 60 75 134 185 125 70 2,5 13 22 12 0,05 12,5
40,42,45 112 84 28
48,50
CL3 3150 2400 40,42,45 112 84 92 170 220 150 90 2,5 15 28 18 0,13 26,9
48,50,55,56
60 142 107 36
CL5 8000 1680 50,55,56 112 84 145 220 290 200 130 5 30 40 25 0,45 55,8
60,63,65,70 142 107
71,75
80,85,90 172 132
CL6 11200 1500 60,63,65 142 107 160 246 320 230 140 5 25 - 25 0,70 79,9
70,71,75
80,85,90,95 172 132
100.110 212 167
CL7 18000 1270 65,70,71,75 142 107 185 286 350 260 170 5 40 40 30 1,15 109,5
80,85,90,95 172 132 25 45
100.110.120 212 167
CL8 22400 1140 80,85,90,95 172 132 210 325 380 315 190 5 35 45 30 2,38 133,8
100.110.120 212 167
130.140 252 202 30
CL9 28000 1000 90,95 172 132 220 335 430 365 210 5 40 - 30 3,55 171
100.110.120.125 212 167 30
130.140.150 252 202
160 302 242
CL10 50000 850 110.120.125 212 167 245 365 490 420 260 5 30 - 30 7,00 275,8
130.140.150 252 202
160.170.180 302 242
CL11 71000 750 120.125 212 167 280 405 545 470 330 5 40 - 35 13,75 385
130.140.150 252 202
160.170.180 302 242 35
190.200.220 352 282
CL12 100000 660 140.150 252 202 350 485 590 520 340 5 45 - 35 21,5 540
160.170.180 302 242 38
190.200.220 352 282
240.250 410 330
CL13 140000 600 160.170.180 302 242 375 524 680 590 380 7,5 45 - 40 40,00 798,3
190.200.220 352 282
240.250.260 410 330
280 470 380
CL14 200000 540 180 302 242 405 565 730 650 450 7,5 50 - 40 53,75 976,6
190.200.220 352 282
240.250.260 410 330
280.300.320 470 380
CL15 250000 480 200.220 352 282 480 644 780 700 480 7,5 50 - 40 81,25 1182,5
240.250.260 410 300
280.300.320 470 380
340.360 550 450
CL16 355000 425 240.250.260 410 330 535 720 900 785 530 10 - - 50 150 1936
280.300.320 470 380
340.360.380 550 450
400 650 540
CL17 560000 380 260 410 330 625 800 1000 885 630 10 - - 50 285 2700
280.300.320 470 380
340.360.380 550 450
400.420.440.450 650 540
CL18 710000 330 300.320 470 380 71 900 1100 990 710 10 - - 50 400 3669
340.360.380 550 450
400.420.440.450 650 540
460.480.500
CL19 1000000 300 360.380 550 450 730 910 1250 1090 800 15 - - 60 675 5138
400.420.440.450 650 540
460.480.500 800 680
530.560

Nota:
1. O acoplamento da inércia maciça e giratória está aproximação calculada pelo diâmetro mínimo e a um comprimento máximo do furo.
2. o furo da DZ 3. <140mm> J1-type do diâmetro furado não precisa o defletor da extremidade do eixo como necessário.
4. Este padrão aplica-se somente aos produtos velhos.

Descrição do produtoAcoplamento feito sob encomenda da engrenagem do CL, acoplamento 45# flexível de aço para o equipamento industrial 1Acoplamento feito sob encomenda da engrenagem do CL, acoplamento 45# flexível de aço para o equipamento industrial 2Acoplamento feito sob encomenda da engrenagem do CL, acoplamento 45# flexível de aço para o equipamento industrial 3Acoplamento feito sob encomenda da engrenagem do CL, acoplamento 45# flexível de aço para o equipamento industrial 4
