Acoplamento flexível da engrenagem de Brake Disc Drum do modelo de WGP
  • Acoplamento flexível da engrenagem de Brake Disc Drum do modelo de WGP
  • Acoplamento flexível da engrenagem de Brake Disc Drum do modelo de WGP

Acoplamento flexível da engrenagem de Brake Disc Drum do modelo de WGP

Lugar de origem Hebei, China
Marca Jude
Certificação ISO9001
Número do modelo Acoplamento da engrenagem do disco do freio de WGP
Detalhes do produto
Indústrias aplicáveis:
Usina, oficinas de reparações da maquinaria
Flexível ou rígido:
flexível
Material:
Aço
Nome do produto:
Acoplamento da engrenagem do cilindro do disco do freio do modelo de WGP
Característica:
Compensa o offset relativo de dois machados
Temperatura de trabalho:
-20℃-100℃
Torque nominal de transferência:
800-180000N.M
Modelo:
WGP1-14
Diâmetro do disco do freio:
315-1000mm
Cor:
preto, alaranjado ou feito sob encomenda
Embalagem:
Caixa de madeira ou personalizado
MOQ:
1 GRUPO
Tamanho:
Dimensão feita sob encomenda aceitável
Porto:
Tianjin
Descrição do produto

Acoplamento flexível da engrenagem de Brake Disc Drum do modelo de WGP

O acoplamento da engrenagem do cilindro de WGP com disco do freio inclui uma bucha esquerda e uma bucha direita para conectar o eixo da entrada de poder e o eixo de saídas de potência respectivamente. A extremidade da bucha esquerda é fornecida com uma engrenagem do cilindro. A luva de conexão na periferia da luva esquerda é contratada com os dentes cilindro-dados forma na luva esquerda através de seus dentes internos, e a extremidade da luva direita é fornecida com uma flange de conexão, que seja conectada e fixada com a luva de conexão através dos parafusos penetrantes. O disco do freio é apertado e fixado entre a flange de conexão e a luva de acoplamento.



O tipo acoplamento de WGP da engrenagem do cilindro com disco do freio é composto do anel interno da engrenagem com o mesmo número de dentes e acoplamento da flange do meio com dentes exteriores. Os dentes externos são divididos em dois tipos: dentes retos e dentes do cilindro. Os dentes assim chamados do cilindro são feitos de superfícies esféricas. O centro da superfície esférica está na linha central da engrenagem. Permitindo o deslocamento angular maior (relativo ao acoplamento do reto-dente), pode melhorar as condições do contato dos dentes, para melhorar a capacidade para transmitir o torque, e prolonga a vida útil. O estado do contato ao longo da largura do dente com deslocamento angular.



Descrição do produto




A estrutura & o parâmetro de acoplamento

Unidade do acoplamento da engrenagem do disco do freio de WGP: milímetro
Tamanho Torque Velocidade Diâmetro do furo Comprimento D D2 D4 D0 B N R F C C1 C2
Tn [n]
N.m r/min d1, d2, DZ Y J1, Z1
WGP1 710 7500 12,14 32 -- 122 98 60 315 58 38 2 30 30 -- --
16.18.19 42 -- 20 -- --
20.22.24 52 -- 10 -- --
25,28 62 44 3 19 18
30.32.35.38 82 60 3 23 12
40,42 112 84 3 29 12
WGP2 1250 6700 22,24 52 -- 150 118 77 315 68 38 2,5 30 20 -- --
25,28 62 -- 10 -- --
30.32.35.38 82 60 3 23 16
40.42.45.48 .50.55.56 112 84 3 29 16
WGP3 2500 6300 22,24 52 -- 170 140 90 355 80 49 2 30 33 -- --
25,28 62 -- 23 -- --
30.32.35.38 82 60 3 23 16
40.42.45.48 .50.55.56 112 84 3 29 16
60,63 142 107 3 36 16
WGP4 4500 5600 30.32.35.38 82 -- 200 160 112   90 45 3 30 13 -- --
40.42.45.48 .50.55.56 112 84 400 3 29 17
60.63.65.70 .71.75 142 107 450 3 36 17
80 172 132 500 3 41 17
WGP5 7100 5300 30.32.35.38 82 -- 225 180 128   100 45 4 30 23 -- --
40.42.45.48 .50.55.56 112 84 400 3 29 19
60.63.65.70 .71.75 142 107 450 3 36 19
80.85.90 172 132 500 3 41 19
WGP6 10000 5000 32.35.38 82 -- 245 200 145   112 44 4 30 35 -- --
40.42.45.48 .50.55.56 112 -- 450 5 -- --
60.63.65.70 .71.75 142 107 500 5 38 20
80.85.90.95 172 132 560 5 43 20
100 212 167 630 5 48 20
WGP7 14000 4500 32.35.38 82 -- 272 230 160   122 44 4 30 45 -- --
40.42.45.48 .50.55.56 112 -- 450 15 -- --
60.63.65.70 .71.75 142 107 500 5 38 20
80.85.90.95 172 132 560 5 43 20
100,110 212 167 710 5 48 20
WGP8 20000 4250 55,56 112 -- 290 245 176 500 136 44 5 30 29 -- --
60.63.65.70 .71.75 142 107 560 5 38 34
80.85.90.96 172 132 630 5 43 20
100.110.120.125 212 167 710 5 48 38
WGP9 25000 4000 65.70.71.75 142 107 315 265 190 500 140 58 5 30 5 38 28
80.85.90.95 172 132 630 5 43 28
100.110.120.125 212 167 710 5 48 28
130,140 252 202 800 5 53 28
WGP10 40000 3550 75 142 -- 355 300 225   165 58 6 30 28 -- --
80.85.90.95 172 132 630 5 43 38
100.110.120.125 212 167 710 5 48 28
130.140.150 252 202 800 5 53 28
160 302 242   5 63 28
WGP11 56000 3000 85.90.95 172 -- 412 345 256   180 58 6 40 15 -- --
100.110.120.125 212 167 710 8 51 32
130.140.150 252 202 800 8 56 32
160.170.180 302 242 900 8 56 32
WGZ12 80000 2800 120,125 212 167 440 375 288   210 58 7 40 8 51 45
130.140.150 252 202 710 8 56 32
160.170.180 302 242 800 8 66 32
190,200 352 282 900 8 76 32
WGP13 112000 2500 145,150 252 202 490 425 320   235 58 8 50 8 56 38
160.170.180 302 242 800 8 66 32
190.200.220 352 282 900 8 76 32
WGP14 160000 2300 160.170.180 302 242 545 462 362   265 65 9 50 10 68 32
190.200.220 352 282 800 10 78 32
240.250.260 410 330 900 10 -- 10



As especificações do disco do freio



Unidade do tamanho do disco do freio de WGP: milímetro
Diâmetro Espessura   Altura D5 máximo Peso quilograma ² da inércia kg.m
D0 T k S
315 15 10 42 180 155 8,5 6,7 0,116 0,11
355 15 10 54 200 175 11,4 9,9 0,192 0,178
400 15 14 54 255 230 15,2 12,4 0,32 0,287
450 15 16 54 305 280 19,7 15,6 0,55 0,462
500 15 18 54 325 295 25 20 0,83 0,712
560 15 18 54 350 320 30,7 25,6 1,28 1,127
630 15 20 54 400 360 38,8 33 2,06 1,826
710 15 20 54 480 450 46,5 39,4 3,32 2,912
800 15 24 70 540 500 67,8 52,7 5,87 4,81
900 15 24 70 600 560 86,6 70,3 9,3 7,852
1000 15 30 80 620 560 128,8 115,1 17,4 15,65
imagens de produtos

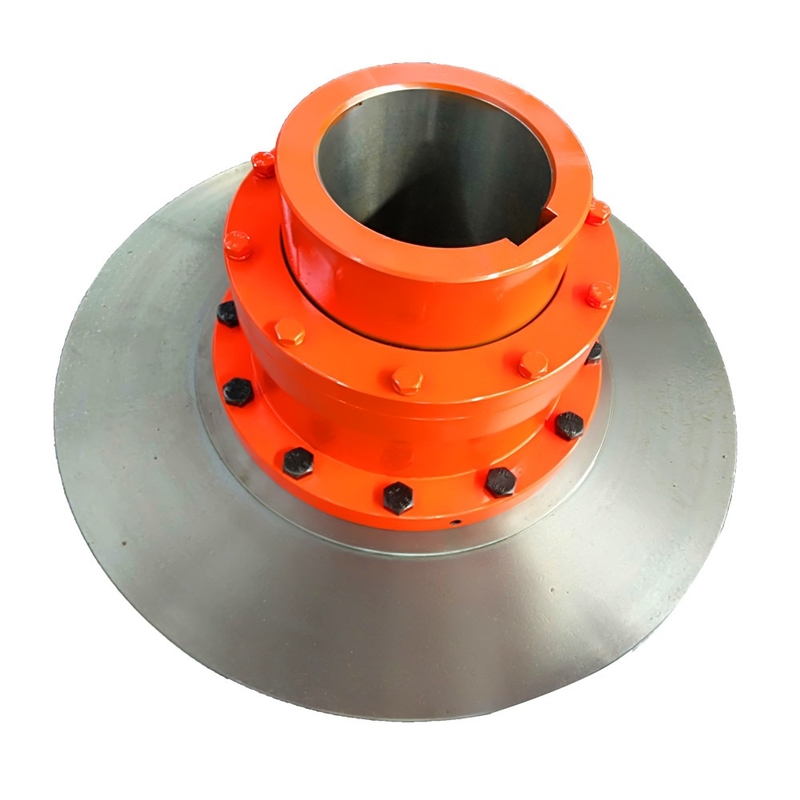

Acoplamento flexível da engrenagem de Brake Disc Drum do modelo de WGP 0



Acoplamento flexível da engrenagem de Brake Disc Drum do modelo de WGP 1



Acoplamento flexível da engrenagem de Brake Disc Drum do modelo de WGP 2

Empacotamento & envio

Acoplamento flexível da engrenagem de Brake Disc Drum do modelo de WGP 3
