Acoplamento da grade do atarraxamento
>
|
| Lugar de origem | porcelana do、 de cangzhou |
| Marca | jude |
| Certificação | CE、ISO |

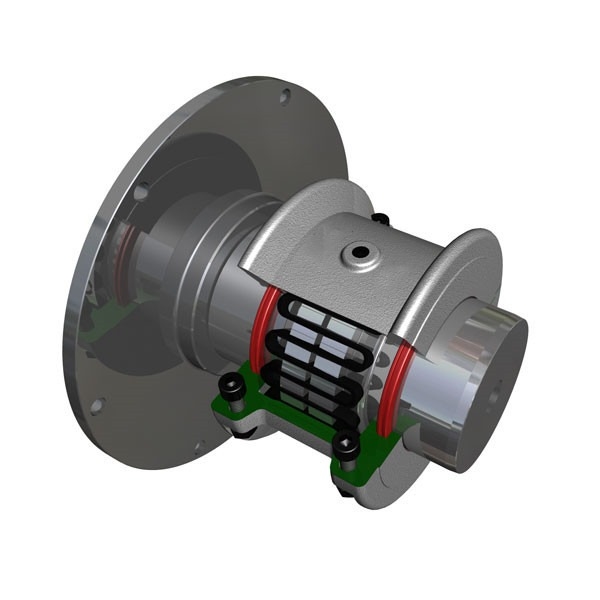

Acoplamento da grade/mola serpentina que acopla o acoplamento flexível de acoplamento bibby de /the com disco JSP do freio
Características do acoplamento da grade de JSP:
1. Projeto rachado horizontal da tampa, ideal para espaço limitado
2. Permite o acesso fácil à mola da grade
3. Bem - serido para inverter aplicações
4. Tampa de alumínio fundida peso leve da grade
5. Projetado para a facilidade da substituição da manutenção e da mola da grade
6. As molas de alta elasticidade da grade asseguram o desempenho de acoplamento superior e uma vida de acoplamento mais longa
7. Permutável com acoplamentos da grade do padrão do setor
Os acoplamentos de JUDE Shaft são usados na tecnologia servo da movimentação, máquina ferramenta, maquinaria de empacotamento, sistemas da automatização, máquinas impressora, robôs industriais, controle e tecnologia, e engenharia mecânica geral do posicionamento.
Imagens detalhadas
|
| Tamanho | Torque Tm/N-m | Velocidade [n] (r/min) | Freio | Furo d | Comprimento | D | D1 | C | Quilogramas do peso | Injeção do óleo | ||
| DIÂMETRO D0 | Largura B | L | L1 | |||||||||
| JSP1 | 200 | 3800 | 315 | 30 | 20-50 | 63 | 88 | 150 | 125 | 3 | 9,579 | 0,086 |
| JSP2 | 315 | 3200 | 25-63 | 76 | 88 | 162 | 133 | 12,349 | 0,1135 | |||
| JSP3 | 630 | 2800 | 30-75 | 88 | 88 | 193 | 152 | 19,794 | 0,1725 | |||
| JSP4 | 1000 | 2700 | 400 | 35-85 | 98 | 88 | 212 | 179 | 28,42 | 0,254 | ||
| JSP5 | 1800 | 2400 | 40-100 | 120 | 119 | 250 | 216 | 6 | 47,76 | 0,427 | ||
| JSP6 | 2800 | 2200 | 450 | 50-110 | 127 | 146 | 270 | 241 | 64,922 | 0,5085 | ||
| JSP7 | 4500 | 2000 | 500 | 60-125 | 150 | 149 | 308 | 276 | 91,35 | 0,729 | ||
| JSP8 | 6300 | 1800 | 560 | 70-150 | 162 | 152 | 346 | 295 | 131,66 | 0,908 | ||
| JSP9 | 9000 | 1600 | 630 | 80-180 | 184 | 158 | 384 | 330 | 184,798 | 1,135 | ||
| JSP10 | 12500 | 1500 | 800 | 90-200 | 182 | 183 | 453 | 368 | 253,332 | 1,9068 | ||
| JSP11 | 16000 | 1300 | 900 | 100-220 | 198 | 198 | 500 | 400 | 336,414 | 2,8148 | ||
