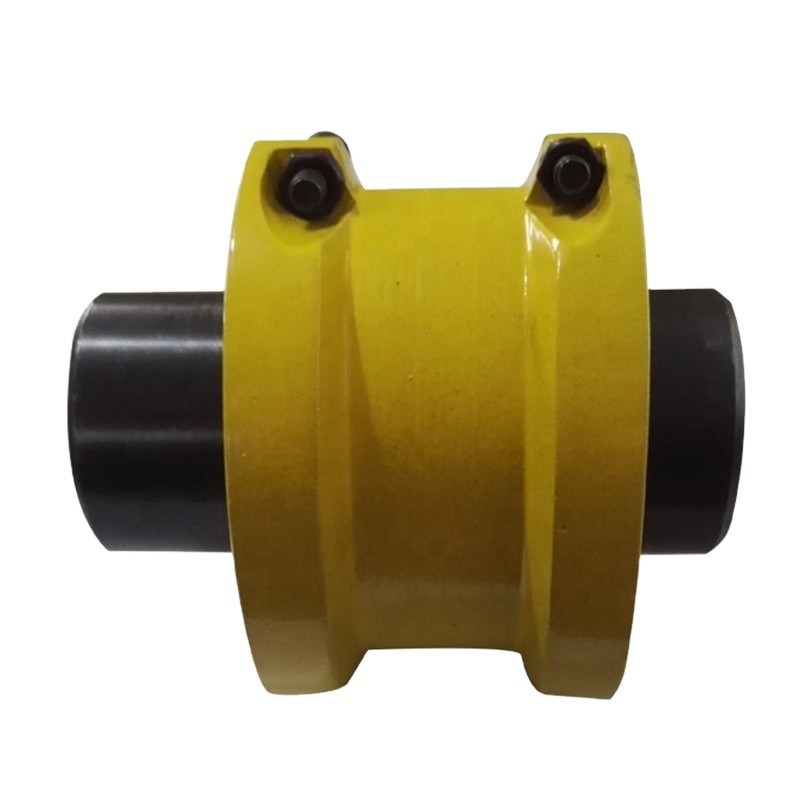

Acoplamento da grade do atarraxamento
>
|
| Lugar de origem | porcelana do、 de cangzhou |
| Marca | jude |
| Certificação | CE、ISO |
O acoplamento da grade é amplamente utilizado na metalurgia, a mineração, o levantamento, o transporte, o petróleo, o produto químico, os navios, a matéria têxtil, a indústria de luz, maquinaria agrícola, máquinas e bombas de impressão, fãs, compressores, máquina ferramenta e o outro equipamento mecânico e transmissão do eixo da indústria.
a mola 1.The serpentina como o elemento elástico, o forte elástico melhora ao mesmo tempo, extremamente o torque de acoplamento da grade, amplamente utilizado na maquinaria pesada e na maquinaria geral. O departamento de tecnologia especial da mola serpentina, tem a vida útil longa, reservando uma velocidade mais alta, tem a boa capacidade para compensar no axial, no radial e no ângulo
eficiência da transmissão 2.High, segurança do começo. A eficiência da transmissão de até 99,47%, capacidade de sobrecarga a curto prazo é duas vezes o torque avaliado, segurança da operação.
estrutura 3.Simple, conjunto conveniente e desmontagem, vida útil longa
o efeito 4.Damping é bom evitar a ressonância.
| Tamanho | Torça Tn KN.m | Velocidade (n) r/min | Furo d | Comprimento L | Comprimento total L0 | L2 | D | D1 | t | Peso quilograma | Injeção quilograma do óleo | Deslocamento permissível | ||
| Y radial | X axial | A angular | ||||||||||||
| JS1 | 0,045 | 4500 | 18-22 | 47 | 97 | 66 | 95 | - | 3 | 1,91 | 0,027 | 0,15 | ±0.3 | 0,076 |
| JS2 | 0,14 | 4500 | 22-35 | 47 | 97 | 68 | 105 | - | 3 | 2,59 | 0,041 | 0,15 | ±0.3 | 0,076 |
| JS3 | 0,224 | 4500 | 25-42 | 50 | 103 | 70 | 115 | - | 3 | 3,36 | 0,054 | 0,15 | ±0.3 | 0,076 |
| JS4 | 0,4 | 4500 | 32-60 | 60 | 123 | 80 | 130 | - | 3 | 5,45 | 0,068 | 0,2 | ±0.3 | 0,1 |
| JS5 | 0,63 | 4350 | 40-56 | 63 | 129 | 92 | 150 | - | 3 | 7,26 | 0,086 | 0,2 | ±0.3 | 0,127 |
| JS6 | 0,9 | 4125 | 48-65 | 76 | 155 | 95 | 160 | - | 3 | 10,4 | 0,113 | 0,2 | ±0.3 | 0,127 |
| JS7 | 1,8 | 3600 | 55-80 | 89 | 181 | 116 | 190 | - | 3 | 17,7 | 0,172 | 0,2 | ±0.3 | 0,15 |
| JS8 | 3,15 | 3600 | 65-95 | 98 | 199 | 122 | 210 | - | 3 | 25,4 | 0,254 | 0,2 | ±0.3 | 0,18 |
| JS9 | 5,6 | 2440 | 75-110 | 120 | 245 | 155 | 250 | - | 5 | 42,2 | 0,426 | 0,25 | ±0.5 | 0,2 |
| JS10 | 8 | 2250 | 85-120 | 127 | 259 | 162 | 270 | - | 5 | 54,5 | 0,508 | 0,25 | ±0.5 | 0,23 |
| JS11 | 12,5 | 2025 | 90-140 | 149 | 304 | 192 | 310 | - | 6 | 81,3 | 0,735 | 0,28 | ±0.6 | 0,25 |
| JS12 | 18 | 1800 | 110-170 | 162 | 330 | 195 | 346 | - | 6 | 121 | 0,908 | 0,28 | ±0.6 | 0,3 |
| JS13 | 25 | 1650 | 120-200 | 184 | 374 | 201 | 384 | - | 6 | 178 | 1,135 | 0,28 | ±0.6 | 0,33 |
| JS14 | 35,5 | 1500 | 140-200 | 183 | 372 | 271 | 450 | 391 | 6 | 234 | 1,952 | 0,3 | ±0.6 | 0,4 |
| JS15 | 50 | 1350 | 160-240 | 198 | 402 | 279 | 500 | 431 | 6 | 317 | 2,815 | 0,3 | ±0.6 | 0,45 |
| JS16 | 63 | 1225 | 180-280 | 216 | 438 | 304 | 566 | 487 | 6 | 448 | 3,496 | 0,3 | ±0.6 | 0,5 |
| JS17 | 90 | 1100 | 200-300 | 239 | 484 | 322 | 630 | 555 | 6 | 620 | 3,76 | 0,38 | ±0.6 | 0,56 |
| JS18 | 125 | 1050 | 240-320 | 260 | 526 | 356 | 675 | 608 | 6 | 776 | 4,4 | 0,38 | ±0.6 | 0,6 |
| JS19 | 160 | 900 | 280-360 | 280 | 566 | 355 | 756 | 660 | 6 | 1058 | 5,63 | 0,38 | ±1.3 | 0,68 |
| JS20 | 224 | 820 | 300-380 | 305 | 623 | 432 | 845 | 751 | 13 | 1426 | 10,5 | 0,46 | ±1.3 | 0,74 |
| JS21 | 315 | 730 | 320-420 | 325 | 663 | 490 | 920 | 822 | 13 | 1787 | 16,1 | 0,46 | ±1.3 | 0,8 |
| JS22 | 400 | 680 | 340-450 | 345 | 703 | 546 | 1000 | 905 | 13 | 2269 | 24,1 | 0,48 | ±1.3 | 0,89 |
| JS23 | 500 | 630 | 360-480 | 368 | 749 | 648 | 1087 | - | 13 | 2951 | 33,8 | 0,48 | ±1.3 | 0,96 |
| JS24 | 630 | 580 | 400-460 | 401 | 815 | 698 | 1180 | - | 13 | 3836 | 50,2 | 0,5 | ±1.3 | 1,07 |
| JS25 | 800 | 540 | 420-500 | 432 | 877 | 762 | 1260 | - | 13 | 4686 | 67,2 | 0,5 | ±1.3 | 1,77 |
O equipamento de transmissão de Jude do condado de Nanpi que fabrica o co., LTD. é as empresas que se especializaram no acoplamento da pesquisa e da produção. Igualmente nós podemos desenvolver produtos novos e volume-produção. Com experiência rica, equipe profissional do R&D e vário equipamento no acoplamento, tem circunstâncias superiores ao satisfeito suas exigências diferentes.
Os produtos principais da empresa são: todos os tipos dos acoplamentos para a indústria da maquinaria por todo o lado na palavra, tal como o acoplamento elástico radial, o acoplamento montado pneus, o acoplamento universal, o acoplamento da engrenagem do cilindro, o acoplamento elástico do formulário da flor da ameixa, o acoplamento do acoplamento rígido oldham, o acoplamento de corrente do rolo, o acoplamento do diafragma, acoplamentos elásticos de acoplamento do pino da luva da coluna, o pino de passador elástico, o acoplamento elástico do pino de passador, o acoplamento de eixo da bomba, etc….
Os conceitos de nossa empresa estão vivos na qualidade e tornam-se na honra. O acoplamento tem a vantagem de alta qualidade, preço baixo, modelos completos do produto. Nossa empresa será sua melhor escolha, e nós olhamos para a frente para cooperar com você.
Q1: São você empresa comercial ou o fabricante?
: Nós somos fábrica.
Q2: Você fornece amostras? são livre ou extra?
: : Sim, nós poderíamos oferecer a amostra mas não para livre. Realmente nós temos um princípio muito bom do preço, quando você faz o pedido em grandes quantidades custa então da amostra será do retorno a você.
Q3: Quanto tempo é seu prazo de entrega?
: Geralmente é 10-15 dias se os bens estão no estoque. ou é 7-25 dias se os bens não estão no estoque, ele é de acordo com a quantidade.
Q4: Quanto tempo é sua garantia?
: Nossa garantia é 12 meses.
Q5: Você tem procedimentos da inspeção para acoplar-se?
: auto-inspeção 100% antes de embalar
Q6. Que é seu pagamento?
: 1) 100% T/T. 2) 30% adiantado, outro antes da expedição. 3) L/C Q7: Posso eu ter uma visita a sua fábrica antes da ordem? : Certo, bem-vindo para visitar nossa fábrica.
