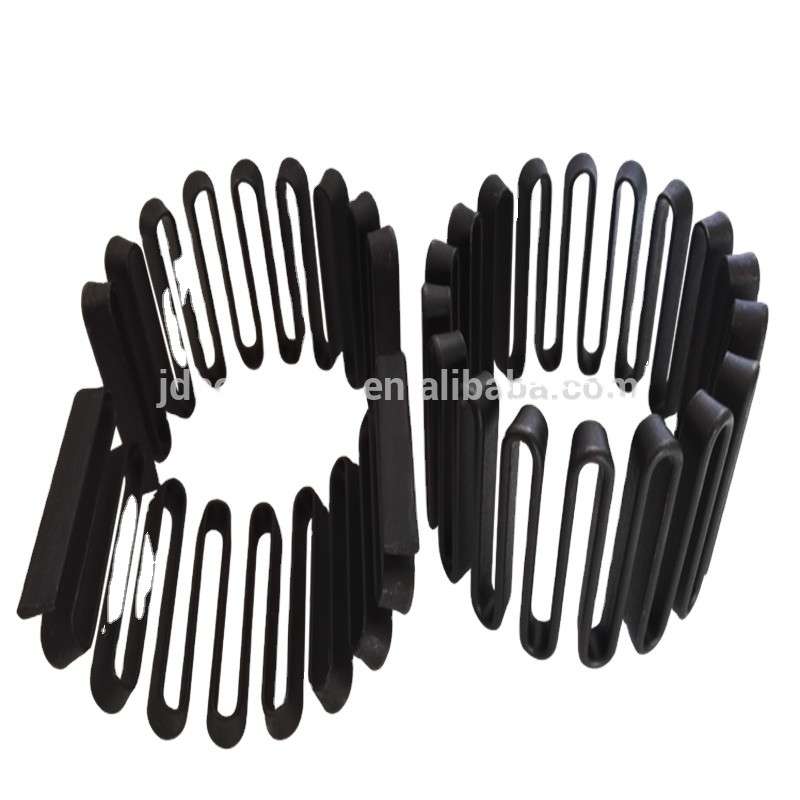

As peças de aço do acoplamento flexível do OEM 45# serpenteiam a mola do acoplamento da grade

Introdução de mola da serpente para o acoplamento da grade

A mola da serpente é chamada igualmente a mola do acoplador. Pertence a um tipo especial mola. É feita de uma tira de aço dada forma serpente com elasticidade constante, e a superfície é pulverizada toda com o tratamento da prevenção de oxidação. Mola serpentina para transferência do torque e do amortecedor no sistema de movimentação mecânico, foi amplamente utilizada no equipamento da metalurgia, do levantamento, do transporte, da mineração, da engenharia do petróleo, da construção naval, do carvão, da borracha, da construção naval e de levantamento da maquinaria do porto.
A mola da serpente tem as seguintes características:
1. permita o maior desvio da instalação
Devido ao contato entre a placa da mola e a superfície do arco do dente, o acoplamento pode obter a grande flexibilidade. Pode ser instalado ao mesmo tempo com desvios radiais, angulares, e axiais.
2. carregando a grande escala da carga variável e começá-la segura
O contato do acoplamento da superfície do dente e das 2,5 folhas é curvado, quando o torque de transferência aumenta, mola formará arcos ao longo da deformação do dente, o efeito de acoplamento em 2,5 na mola perto do ponto. A mudança do momento do contato entre o junco e a superfície do dente, isto é, mudanças com o tamanho do torque, e suas características da transmissão é rigidez variável. Consequentemente, pode carregar a maior mudança de carga do que o acoplamento elástico geral.
O efeito de amortecimento da força da transmissão no junco quando é deformado ao longo do arco do dente, especialmente quando a máquina começa ou tem a carga de impacto forte, tem um determinado grau de proteção para a segurança das peças de harmonização.
3. bom umedecimento da vibração e vida útil longa
O acoplamento a serpentear axial da mola encaixado ao meio mais de 36%.
Seção trapezoidalmente com aço de alta qualidade da mola, calor da mola serpentina - tratado restritamente, e o processamento especial, tem boas propriedades mecânicas, de modo que a vida útil do acoplamento seja distante melhor do que o acoplamento flexível do metal (tal como o pino elástico da luva, o acoplamento de nylon do pino) para o crescimento.
4. eficiência alta da transmissão e operação segura
A eficiência da transmissão do acoplamento é 99,47%, e sua capacidade de sobrecarregamento a curto prazo é duas vezes do torque avaliado, e sua operação é segura e segura.
5. estrutura simples e conjunto conveniente e desmontada
A máquina inteira tem menos peças, volume menor e peso mais claro. O projeto do filme de seção transversal trapezoidalmente da mola é mais conveniente e próximo do que aquele do sulco trapezoidalmente do dente, de modo que o conjunto e a desmontagem e a manutenção sejam mais simples do que o acoplamento geral.
Porque alguns têm as características acima, a mola serpentina é amplamente utilizada no equipamento da metalurgia, do levantamento, do transporte, da mineração, da engenharia do petróleo, da construção naval, do carvão, da borracha, da construção naval e de levantamento da maquinaria do porto.
6. lubrificação de baixo nível de ruído e boa
O alojamento da liga de alumínio é protegido nas molas para evitar correr para fora, e o escudo é enchido com a manteiga. Faz não somente a lubrificação bem, mas igualmente elimina o ruído da malha de lingüeta quando é absorvido pela manteiga.
O processo do tratamento térmico do tipo mola da serpente:
1, primeiro extinguir, moderando: a primeira moderação e a moderação do tipo mola da serpente são ajustar a estrutura da placa de aço. A placa da mola do ssert é placa de 145.5mm x de 14.5mm x de 3mm. Cada grupo tem amostras de 3%. A placa e a amostra são carregadas no estilingue. É aquecido na fornalha do banho de sal e o óleo está frio.
As peças de moderação devem ser limpadas, desnatadas, limpando com jato de areia, e revestidas com os revestimentos protetores na superfície das peças e das amostras. A temperatura de moderação é 720 C 10 C, a preservação do calor é 60min, o ar está frio, e a dureza é HRC26.
2, recozimento intermediário: a mola serpentina é recozida primeiramente para o recozimento intermediário. Antes do recozimento intermediário, o revestimento protetor deve ser aplicado antes do revestimento. Após o recozimento, o revestimento residual do ferro pode ser removido pelo leve sopro de areia, e a forma final será formada então.
3, segundo extinguir e moderar: a finalidade de segundo extinguir e da moderar da mola da serpente é dar forma ao desempenho final das peças. Após a formação final, o fio de aço é ligado e aquecido e refrigerado então através do banho inteiramente desoxidado de sal. Limpeza da água com os 60~80 graus de óleo que extinguem, então 425 - uma moderação de 10 DEG C, moderando a dureza do teste de abrasão da superfície do espécime mais de 0.2mm deve ser HRC49~51.
4, a última moderação: após o teste a dureza da mola da serpente é qualificada, as peças são processadas limpando com jato de areia, e então tratadas pre. A pressão é medida a 55mm + a 1mm na posição real da medida, 30~40h é mantido, e a moderação final é realizada então.

O equipamento de transmissão de Jude do condado de Nanpi que fabrica o co., LTD. é as empresas que se especializaram no acoplamento da pesquisa e da produção. Igualmente nós podemos desenvolver produtos novos e volume-produção. Com experiência rica, equipe profissional do R&D e vário equipamento no acoplamento, tem circunstâncias superiores ao satisfeito suas exigências diferentes.

Os produtos principais da empresa são: todos os tipos dos acoplamentos para a indústria da maquinaria por todo o lado na palavra, tal como o acoplamento elástico radial, o acoplamento montado pneus, o acoplamento universal, o acoplamento da engrenagem do cilindro, o acoplamento elástico do formulário da flor da ameixa, o acoplamento do acoplamento rígido oldham, o acoplamento de corrente do rolo, o acoplamento do diafragma, acoplamentos elásticos de acoplamento do pino da luva da coluna, o pino de passador elástico, o acoplamento elástico do pino de passador, o acoplamento de eixo da bomba, etc….

Os conceitos de nossa empresa estão vivos na qualidade e tornam-se na honra. O acoplamento tem a vantagem de alta qualidade, preço baixo, modelos completos do produto. Nossa empresa será sua melhor escolha, e nós olhamos para a frente para cooperar com você.
