KC 4016 acoplamento flexível de acoplamento da corrente do rolo 5016 5018 6018

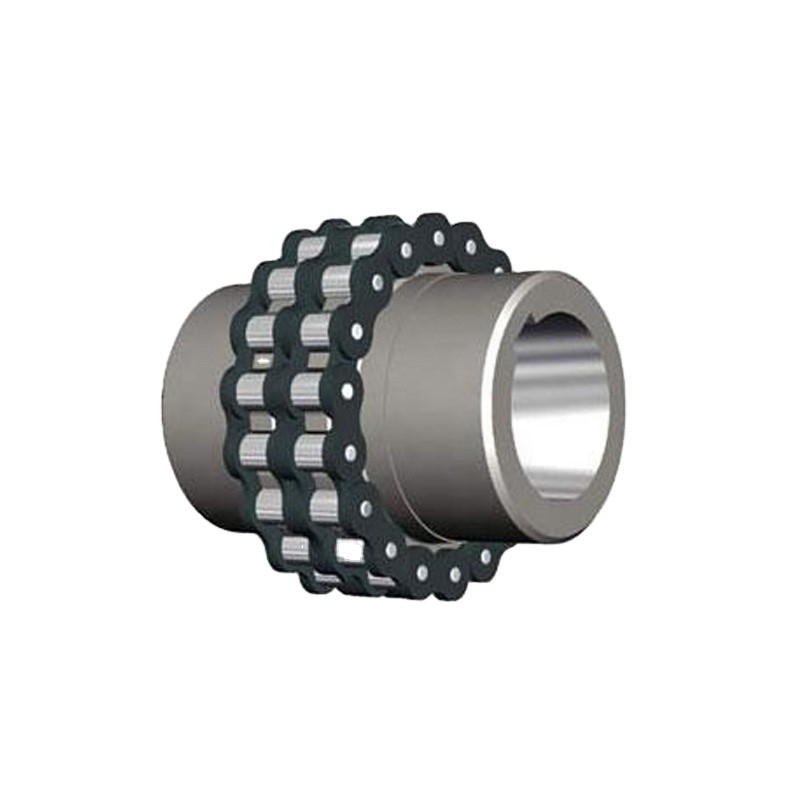

4016/5016/5018/6018/ Acoplamento de eixo da corrente do rolo

O acoplamento de corrente do rolo é um acoplamento flexível da construção surpreendentemente simples. Consiste em uma combinação de uma corrente de acoplamento e em um par de rodas dentadas de acoplamento. Flexível e forte, o acoplamento de corrente do rolo é apropriado para uma vasta gama de aplicações de acoplamento.
O acoplamento de corrente do rolo pode usado para o ambiente que com circunstâncias de alta temperatura, molhadas e sujas. Não é apropriado para a ocasião que é na alta velocidade e com carga de impacto forte. Acoplamento de corrente do rolo se trabalhando com condições excelentes da tampa da lubrificação e da proteção.
O acoplamento de corrente comum inclui o acoplamento de corrente dobro do rolo, único acoplamento de corrente do rolo da fileira, acoplamento de corrente da forma do dente, acoplamento de corrente de nylon. Sua escala é compacta e seu peso é claro. Mas o acoplamento de corrente do rolo não tem a exigência alta à precisão da instalação.
Em linhas gerais, realiza-se geralmente na vida útil longa. A linha de produção equipamento para vários tipos do alimento congelado e de vegetais desidratados deve transportar pela corrente de aço inoxidável. As correntes do rolo são aplicadas extensamente ao agregado familiar, industrial e a maquinaria agrícola, inclui o transporte, a máquina de desenho, a máquina de impressão, o automóvel, a motocicleta e a bicicleta.

Características principais
estrutura 1.Simple, conjunto fácil e desmontagem.
2.Lightweight, e vida útil longa.
3.Have alguma capacidade para compensar a instalação menos precisão.
4.Suitable para o ambiente industrial de alta temperatura, molhado e empoeirado.
5.Can não para a vibração de alta velocidade, violenta.

Descrição do produto



Tamanho	Torque N.m	Velocidade RPM	Tamanho básico milímetro							Inércia quilograma m2	Peso quilograma
			dmax	D	D1	S	L	DK	LK
KC3812	190	5000	16	45	25	4,9	30	59	61	5.6x10-5	0,6
KC4012	249	4800	22	62	35		36	75		2.47X10-4	1,0
KC4014	329	4800	28	69	43	7,4	36	84	75	4.53X10-4	1,32
KC4016	419	4800	32	77	50		40	92		7.90X10-4	1,9
KC5014	620	4800	35	86	53			101		1.37X10-3	2,7
KC5016	761	3600	40	96	60	9,7	45	110	85	2.18X10-3	3,4
KC5018	989	3600	45	106	70			122		3.53x10-3	4,4
KC6018	1810	3300	56	127	85			142		9.33x10-3	7,8
KC6020	2210	2500	60	139	100	11,5	56	158	105	2.10X10-2	10,4
KC6022	2610	2500	71	152	110			168		2.16X10-2	12,4
KC8018	3920	2000	80	170	115		63	186		3,63 X10-2	15,2
KC8020	4800	2000	90	185	121	15,2	65	210	130	7.20x10-2	20,2
KC8022	5640	1800	100	203	140		71	220		8.00X10-2	26,1
KC10020	8400	1800	110	233	160	18,8	80	250	148	1,61 X10-1	39,1
KC12018	12700	1500	125	256	170		90	307	191	2,68 X10-1	52,6
KC 12022	18300	1250	140	304	210	22,7	100	357		5,93 X10-1	79,4
KC16018	26400	1100	160	341	224	30,1	112	425	250	1,05	110,7
KC 16022	38100	1000	200	405	280		140	475		2,50	191,8
KC20018	54100	800	205	426	294	37,5	241	496	300	4,60	323,4
KC 20022	77800	600	260	507	374			578		1.07X10	507,8
KC24022	137000	600	310	608	420	45,1	353	650	350	2.7X10	958,5
KC 24026	186000	500	380	705	520			745		5.70X10	1403,6
KC 32022	261000		430	806	570	60,1	400			1 .08x102	1970
KC 40020	494000	50	470	932	640					2.92X1 02	3149
KC 40024	602000		590	1093	800	75,6	512			4.95X102	4724
KC 40028	717000		700	1255	960					9.47X102	6620
