HL/LX Pin Bush Coupling Flexible Elastic Pin Coupling Custermized
  • HL/LX Pin Bush Coupling Flexible Elastic Pin Coupling Custermized

HL/LX Pin Bush Coupling Flexible Elastic Pin Coupling Custermized

Lugar de origem porcelana do、 de cangzhou
Marca jude
Certificação CE、ISO
Número do modelo HL
Detalhes do produto
Indústrias aplicáveis:
Usina, oficinas de reparações da maquinaria
Estrutura:
Engrenagem
Flexível ou rígido:
Flexível
Padrão ou não padronizado:
Padrão
Material:
Aço
Cor:
Preto
Tipo:
Pin Flexible elástico
Processando a temperatura:
-20℃-80℃
Nome do produto:
Elástico flexível de alta qualidade Pin Coupling de HL/LX
MOQ:
1 grupo
costume:
Sim
Embalagem:
CAIXA DE MADEIRA
Material do corpo:
45# moldou de aço
Tamanho:
Tamanho personalizado
Tamanho do eixo:
Custermized
Porto:
Tianjin
Realçar:

LX Pin Bush Coupling

,

Custermized Pin Bush Coupling

,

HL de Pin Coupling elástico

Descrição do produto

Elástico flexível de alta qualidade Pin Coupling de HL/LX



Descrição do produto

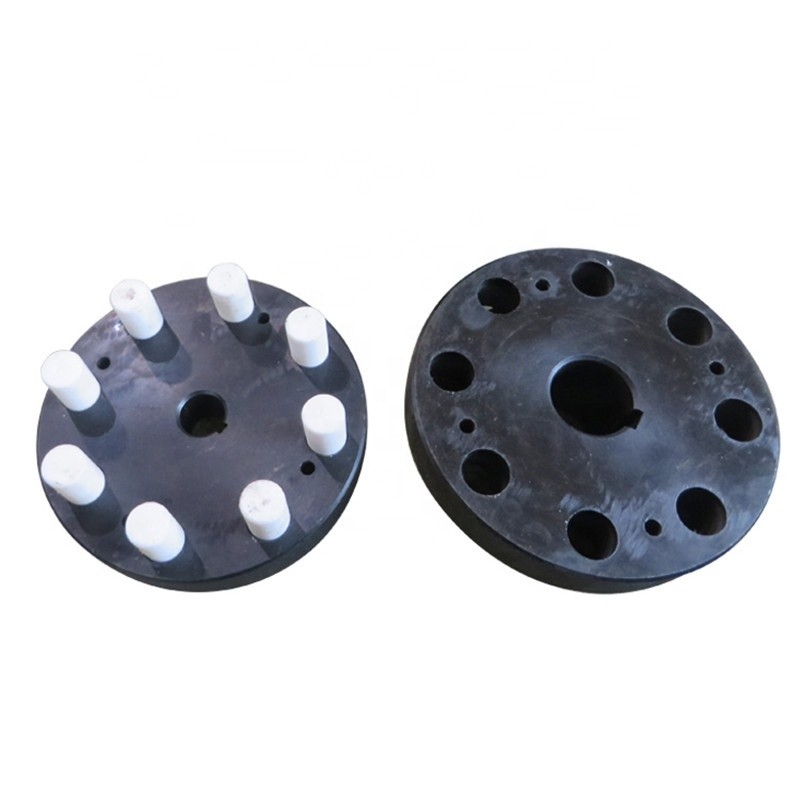

Introduza do acoplamento flexível do pino de HL/LX

O acoplamento flexível do pino de HL/LX tem uns lados maiores da estrutura, os simples, os razoáveis, os convenientes da manutenção, os simétricos e os permutáveis dois, longa vida, e permite o movimento axial maior. Tem o amortecimento, o umedecimento, a resistência de desgaste e as outras propriedades. O tipo de furo do eixo de HL do tipo acoplamentos elásticos do pino é cilíndrico (Y), cônico (Z) e cilindro curto (J).

O acoplamento flexível do pino de HL/LX é feito igualmente nos acoplamentos de nylon do pino da coluna. O corpo principal é feito do aço 45# moldado pela carcaça da precisão. O furo e o keyway do eixo são elaborados, e o pino elástico é feito do nylon. Há uma compensação do traço para os dois offsets da linha central, as peças elásticas são cortadas no trabalho, e a confiança de trabalho é fraca. São apropriados para eixos da movimentação de média velocidade de baixa velocidade, e não são apropriados para condições de trabalho com confiança alta.





Modelo Tn (N.m) [n] r/min d 1 d 2 d z   D S Kg.m 2 Quilograma
Y Z, J 1, Z
L L 1 L
Aço Ferro Aço Ferro
HL1 160 7100 12 14 12 14 32 27 32 90 2,5 0,0064 2
16 18 16 18 42 30 42
19 19
20 22 20 22 52 38 52
24
HL2 315 5600 20 22 20 22 52 38 52 120 2,5 0,253 5
24 24
25 28 25 28 62 44 62
30 32 30 32 82 60 82
35
HL3 630 5000 30 32 30 32 82 60 82 160 2,5 0,6 8
35 38 35 38
40 42 40 42 112 84 112
45 48
HL4 1250 4000 2800 40 42 40 42 112 84 112 195 3 3,4 22
45 48 45 48
50 55 50 55
56 56
60 63   142 107 142
HL5 2000 3550 2500 50 55 50 55 112 84 112 220 3 5,4 30
56 56
60 63 60 63 142 107 142
65 67 65 67
71 75
HL6 3150 2800 2100 60 63 60 63 142 107 142 280 4 15,6 53
65 70 65 70
71 75 71 75
80 80
85   172 132 172
HL7 6300 2240 1700 70 71 70 71 142 107 142 320 4 41,1 98
75 75
80 85 80 85 172 132 172
90 95 90 95
100 110 100 212 167 212
HL8 10000 2120 1600 80 85 80 85 172 132 172 360 5 56,5 119
90 95 90 95
100 110 100 110 212 167 212
120 125
HL9 16000 1800 1250 100 110 100 110 212 167 212 410 5 133,3 197
120 125 120 125
130 140 130 252 202 252
HL10 25000 1560 1120 110 120 110 120 212 167 212 480 6 273,2 322
125 125
130 140 130 140 252 202 252
150 150
160 170 160 302 242 302
180
HL11 31500 1320 1000 130 140 130 140 252 202 252 540 6 555,7 520
150 150
160 170 160 170 302 242 302
180 180
190 200 190 352 282 352
220
HL12 63000 1250 950 160 170 160 170 302 242 302 630 7 902 714
180 180
190 200 190 200 352 282 352
220 220
240 250   410 330 -
260
HL13 100000 1120 850 190 200 190 200 352 282 352 710 8 1700 1057
220 220
240 250 240 250 410 330 -
260 260
280 300   470 380 -
HL14 160000 850 630 240 250 240 250 410 330 - 800 8 4318 1956
