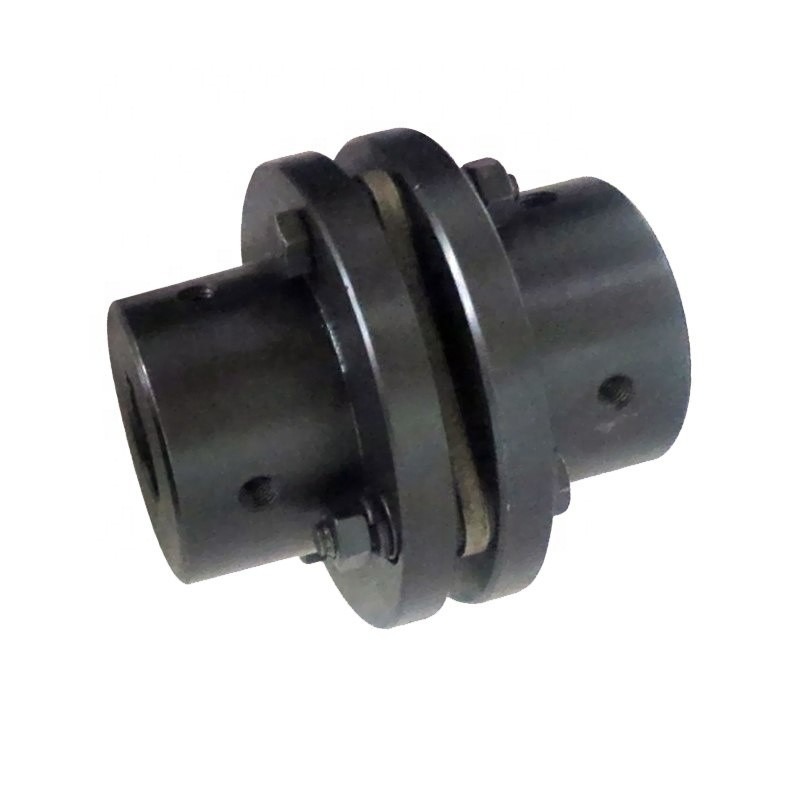

Acoplamento de Diafragma Flexível JM do Eixo da Placa com Tecnologia Hall Effect
  • Acoplamento de Diafragma Flexível JM do Eixo da Placa com Tecnologia Hall Effect
  • Acoplamento de Diafragma Flexível JM do Eixo da Placa com Tecnologia Hall Effect
Acoplamento de Diafragma Flexível JM do Eixo da Placa com Tecnologia Hall Effect

Acoplamento de Diafragma Flexível JM do Eixo da Placa com Tecnologia Hall Effect

Lugar de origem China
Marca Purple Horn
Certificação CE、ISO
Número do modelo JMII
Detalhes do produto
Indústrias aplicáveis:
Hotéis, lojas do vestuário, lojas do material de construção, usina, oficinas de reparações da maquin
Estrutura:
Disco
Flexível ou rígido:
Flexível
Padrão ou não padronizado:
Padrão
Material:
Aço
Nome do produto:
acoplamento de eixo flexível de alta qualidade da placa do diafragma
Tratamento de superfície:
Carburação, enegrecendo, galvanização, extinguindo.
tratamento térmico:
Tratamento térmico extinguindo de alta frequência
Material do corpo:
Aço 45#
Torque de Norminal:
25-160000
RPM:
80-12500
Cor:
Personalizado
Característica:
Vida de funcionamento longa
Velocidade:
até 80 000 RPM
Transmissão de energia:
0.1-70 mw
Destacar:

Acoplamento flexível do eixo da placa

,

Acoplamento flexível do eixo do diafragma

Descrição do produto

acoplamento de eixo flexível de alta qualidade da placa do diafragma

Descrição do produto
O acoplamento flexível do diafragma da série da JM é amplamente utilizado na indústria da maquinaria e equipamento, a metalurgia, as minas, o petróleo, energia química, elétrica, transporte da construção naval, do levantamento, matéria têxtil, indústria de luz, maquinaria agrícola, maquinaria de impressão e bomba de água, fã, etc. na transmissão da máquina do poder.

As características principais do acoplamento do diafragma da série da JM:

1. O desalinhamento da linha central da compensação dois da capacidade, e do tipo acoplamento do dente pode ser muito mais do que um deslocamento dobro do ângulo, deslocamento radial do pequeno, flexível, permitindo algum deslocamento axial, radial e angular.
2. efeito de umedecimento óbvio, nenhum ruído, nenhum uso e desgaste.
3. eficiência alta da transmissão, até 99,86%. Especialmente apropriado para a transmissão de poder superior média e de alta velocidade.
4. adapte à alta temperatura (- 80+300) e ao ambiente áspero, e possa estar em choque, na vibração, na segurança e em circunstâncias dinâmicas.
5. estrutura simples, tamanho de pouco peso, pequeno, conjunto conveniente e desmontagem. Sem mover-se a máquina pode ser desmontada (com tipo intermediário), nenhuma necessidade de lubrificação.
6. exatamente para transportar a velocidade rotatória, a operação não girou mau, pode ser usada para a transmissão da maquinaria da precisão.



Transmissão de energia

0,1 – 70 MW

Velocidades

até 80 000 RPM

Torque

até 1 500 000 nanômetro

Modelos do projeto

único diafragma

dobro-diafragma

Tipo de conexão

Dentro do cubo

Cubo exterior

Flange

conexão da Diafragma-luva

Aparafusado

       Acoplamento de Diafragma Flexível JM do Eixo da Placa com Tecnologia Hall Effect 0Acoplamento de Diafragma Flexível JM do Eixo da Placa com Tecnologia Hall Effect 1

      Acoplamento de Diafragma Flexível JM do Eixo da Placa com Tecnologia Hall Effect 2



Tipo dados de acoplamento industriais de JMII do diafragma/desempenho do disco
Tamanho Torque Torque máximo Max Speed Diâmetro do furo Furo LEN D DI t Rigidez de torção Peso Inércia do al da rotação
Tn /N.m Tmax /N.m nmax r/min d1, d2 JI Y RECOMENDE x10 Quilograma kg.m2
L L
JMI 1 40 63 10700 14-28 27-62 35 80 39 8±0.2 0,37 0,9 (Mim (1 (1 (1H
JMII 2 63 100 9300 20-38 38-82 40 92 53   0,45 1,4 0,0011
JMII 3 100 200 8400 25-45 44-112 45 102 63   0,56 2,1 0,002
JMII 4 250 400 6700 30-55 60-112 55 128 77 ll±0.3 0,81 4,2 0,006
JMII 5 500 800 5900 35-65 60-142 65 145 91   1,2 6,4 0,012
JMII 6 800 1250 5100 40-75 84-142 75 168 105 14±0.3 1,42 9,6 0,024
JMII 7 1000 2000 4750 45-80 84-172 80 180 112 15±0.4 1,9 12,5 0,0365
JMII 8 1600 3150 4300 50-85 84-172   200 120   2,35 15,5 0,057
JMII 9 2500 4000 4200 55-85 84-172   205   20±0.4 2,7 16,5 0,065
JMII 10 3150 5000 4000 55-90 84-172 90 215 128   3,02 19,5 0,083
JMII 11 4000 6300 3650 60-95 107-172 100 235 132 23±0.5 3,46 25 0,131
JMII 12 5000 8000 3400 60-100 107-212   250 145   3,67 30 0,174
JMII 13 6300 10000 3200 63-110 107-212 110 270 155   5,2 36 0,239
JMII 14 8000 12500 2850 65-110 107-212 115 300 162 27±0.6 7,8 45 0,38
JMII 15 10000 16000 2700 70-125 107-212 125 320 176   8,43 55 0,5
JMII 16 12500 20000 2450 75-130 107-252 140 350 186 32±0.7 10,23 75 0,85
JMII 17 16000 25000 2300 80-140 132-252 145 370 203   10,97 85 1,1
JMII 18 20000 31500 2150 90-160 132-302 165 400 230   13,07 115 1,65
JMII 19 25000 40000 1950 100-170 167-302 175 440 245 38±0.9 14,26 150 2,69
JMII 20 31500 50000 1850 110-180 167-302 185 460 260   22,13 170 3,28
JMII 21 35500 56000 1800 120-200 167-282 200 480 280   23,7 200 4,28
JMII 22 40000 63000 1700 130-200 202-352 210 500 295   24,6 230 5,18
JMII 23 50000 80000 1600 140-220 202-352 220 540 310 44±1 29,71 275 7,7
JMII 24 63000 100000 1450 150-240 202-410 240 600 335 50±1.2 32,64 380 9,3
JMII 25 80000 125000 1400 160-250 242-352 255 620 350 50±1.2 37,69 410 15,3
JMII 26 90000 140000 1300 180-260 242-410 275 660 385   50,43 510 20,9
JMII 27 112000 180000 1200 190-280 282-470 295 720 410 60±1.4 71,51 620 32,4
JMII 28 140000 200000 1150 220-300 282-470 300 740 420   93,37 680 36
JMII 29 160000 224000 1100 240-320 330-470 320 770 450   114,53 780 43,9
JMII 30 180000 280000 1050 250-340 330-550 350 820 490   130,76 950 60,5







Sobre nós

Acoplamento de Diafragma Flexível JM do Eixo da Placa com Tecnologia Hall Effect 3

O equipamento de transmissão de Jude do condado de Nanpi que fabrica o co., LTD. é as empresas que se especializaram no acoplamento da pesquisa e da produção. Igualmente nós podemos desenvolver produtos novos e volume-produção. Com experiência rica, equipe profissional do R&D e vário equipamento no acoplamento, tem circunstâncias superiores ao satisfeito suas exigências diferentes.

Os produtos principais da empresa são: todos os tipos dos acoplamentos para a indústria da maquinaria por todo o lado na palavra, tal como o acoplamento elástico radial, o acoplamento montado pneus, o acoplamento universal, o acoplamento da engrenagem do cilindro, o acoplamento elástico do formulário da flor da ameixa, o acoplamento do acoplamento rígido oldham, o acoplamento de corrente do rolo, o acoplamento do diafragma, acoplamentos elásticos de acoplamento do pino da luva da coluna, o pino de passador elástico, o acoplamento elástico do pino de passador, o acoplamento de eixo da bomba, etc….

Os conceitos de nossa empresa estão vivos na qualidade e tornam-se na honra. O acoplamento tem a vantagem de alta qualidade, preço baixo, modelos completos do produto. Nossa empresa será sua melhor escolha, e nós olhamos para a frente para cooperar com você.

Acoplamento de Diafragma Flexível JM do Eixo da Placa com Tecnologia Hall Effect 4
